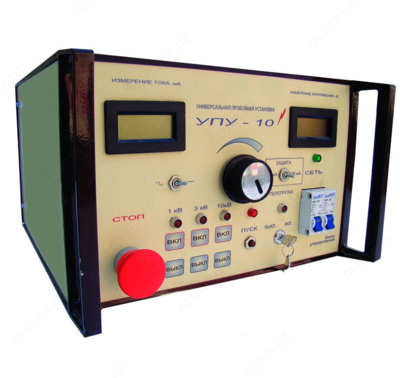

УПУ-10М — установка пробойная универсальная

Описание товара

Назначение установки пробойной универсальной УПУ-10М:

Установка пробойная универсальная УПУ-10М (в дальнейшем по тексту - Установка) предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах 0-10 кВ с выходным током до 100 мА.

Область применения – электротехника и энергетика.

Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения (перчатки и т.п.), а также для заряда емкостных накопителей энергии.

Установка рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5°С до плюс 40° С, относительной влажности до 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.). Питание – однофазная сеть синусоидального переменного тока напряжением 220±20 В, частотой 50±1 Гц.

Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000В.

Технические характеристики установки пробойной универсальной УПУ-10М:

Параметр	Значение
Пределы установки выходного напряжения, кВ	1; 3; 10
Приведенная относительная погрешность установки и измерения выходного напряжения, %, не более	3
Максимальный выходной ток, мА	100
Приведенная относительная погрешность измерения тока, %, не более	3
Порог срабатывания токовой защиты, мА	102 ± 2
Потребляемая мощность, В.А, не более	1000
Габаритные размеры, мм, Блок управления Блок высокого напряжения	320х200х355 315х290х410
Масса, кг, не более Блок управления Блок высокого напряжения	15 25
Время работы в непрерывном режиме при максимальной мощности, час	8
Средний срок службы изделия, лет	6
ПРИМЕЧАНИЕ. Киловольтметр установки измеряет на переменном напряжении - действующее значение, на выпрямленном – амплитудное значение напряжения. Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном среднее (средневыпрямленное) значение тока.

Комплект поставки УПУ-10М

№	Наименование	Количество
1	Установка пробойная универсальная УПУ-10М	1
2	Провод сетевой	1
3	Провод соединительный высоковольтный	1
4	Провод заземления	2
5	Руководство по эксплуатации	1
6	Паспорт	1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
