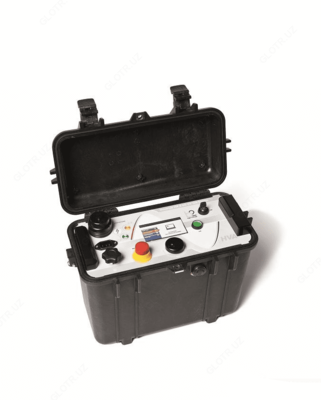

HVA28 — установка для испытания кабеля

Описание товара

Назначение установки для испытания кабеля HVA28:

Новейшая высоковольтная СНЧ-установка HVA28 – это сверхкомпактная и легкая (ВСЕГО 14 кг) испытательная установка компании b2 electronic для испытания кабеля с рабочим напряжением 6 и 10кВ. HVA28 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67).
Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).

Особенности установки для испытания кабеля HVA28:
- Переменное напряжение СНЧ (VLF) (синус и прямоугольник)
- Постоянное DC напряжение
- Тестирование как жил, так и оболочки кабеля
- Режим начального прожига
- Встроенный интерфейс USB и Bluetooth
- Цветной дисплей
- Вес 14 кг
- Встроенное разрядное устройство
- Сверхкомпактность
- Включена в Гос. реестр средств измерений РФ

Технические характеристики установки для испытания кабеля HVA28:

Параметр	Значение
Входное напряжение питания	100-240 В (50-60 Гц) ( 400 ВА)
Выходное напряжение	Переменное, Синус: 0-28 кВ пиковое, симметричное, 20кВ действие Постоянное: ± 0-28 kВ Прямоугольник : 0-28 кВ
Разрешение	0,1кВ на всем диапазоне
Погрешность	+/- 1% от диапазона
Выходной ток	0-20мA
Разрешение	1мкA
Погрешность	+/- 1% от диапазона
Частота выходного сигнала	0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
Диапазон сопротивления	0.1 MΩ...5 ГΩ
Максимальная выходная нагрузка (при макс. напряжении)	0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)* 5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)* 10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении
Измерительный блок	Цифровой ЖК дисплей для прямой индикации, напряжение и ток (Действующие значения и / или пиковые), емкость, сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
Цикл тестирующий	Продолжительный. Нет тепловых ограничений по времени работы
Безопасность	50 Гц 12 кВ Индикатор наличия внешнего напряжения / Блок разрядки цепи после тестирования
Память	50 ячеек памяти, энергонезависимая
Вес	14 кг
Габариты	430x240x340мм
Температура хранения	-25 до +70 С, рабочая: -5 до +45 С

* Рассчитано для типичного кабеля с емкостью 330пФ/м

Комплект поставки HVA28

Наименование	Количество
Установка для испытания кабеля HVA28	1
Интерфейс Bluetooth	1
USB – стандарт	1
Высоковольтные кабели (длиной 5 м) с зажимами-крокодил	1
Программное обеспечение „HVA Control Center“	1

Дополнительная комплектация

Наименование	Цена
Встроенный модуль TD для измерения тангенса угла диэлектрических потерь	По запрос
