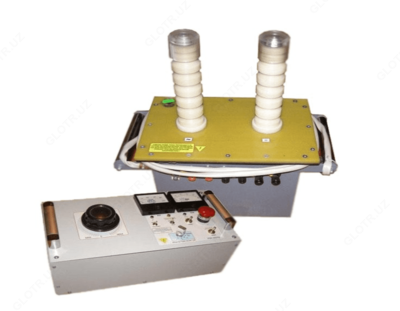

УВУ-50/70Л — высоковольтная испытательная установка

Описание товара

Описание высоковольтной испытательной установки УВУ-50/70Л:

УВУ-50/70Л повышенной мощности для проведения испытаний и проверки диэлектрической прочности изоляции переменным и постоянным током. Специально разработан для испытаний и прожига силового кабеля переменным и постоянным током.

УВУ-50/70Л выпускается в 2 вариантах в зависимости от мощности:
- УВУ-50/70Л-03 - высоковольтная испытательная установка, максимальный выходной ток 20 мА;
- УВУ-50/70Л-05 - высоковольтная испытательная установка, максимальный выходной ток 50 мА.
Назначение высоковольтной испытательной установки УВУ-50/70Л:

Высоковольтная испытательная установка УВУ-50/70Л предназначена для испытания электрической прочности диэлектрических материалов и изделий (перчатки, боты, инструмент, оборудование, штанги, силовые кабели и многое другое).

Параметры испытаний высоковольтной испытательной установки УВУ-50/70Л:
- напряжение пробоя;
- ток утечки;
- ток выключения.
Особенности высоковольтной испытательной установки УВУ-50/70Л:
- вольтметр и миллиамперметр выходного напряжения;
- выносной дистанционный блок управления и регулировки;
- работа с внешним выключателем зоны испытаний;
- 2 режима работы «ТЕСТ» и «ПРОЖИГ».

Технические характеристики высоковольтной испытательной установки УВУ-50/70Л:

Параметр	Значение
	УВУ-50/70Л-03	УВУ-50/70Л-05
Макс. переменное напряжение кВ	50	50
Макс. постоянное напряжение кВ	70	70
Макс. Выходной ток I max (mA)	20	50
Количество программ испытаний	ручное управление без программ
Дополни- тельные возможности	прогрузка кабеля и первоначальный прожиг силовых кабелей
Напряжение питающей сети переменного тока, В	220±10%
Частота питающей сети, Гц	50±1
Температура окружающего воздуха, °C	от - 20 до +40
Относительная влажность воздуха при температуре +25°С, %	не более 80
Атмосферное давление, мм рт. ст.	от 630 до 800
Габариты высоковольтного блока	420230520 мм
Масса высоковольтного блока	55 кг
Габариты блока управления	460160240 мм
Масса блока управления	15 кг
