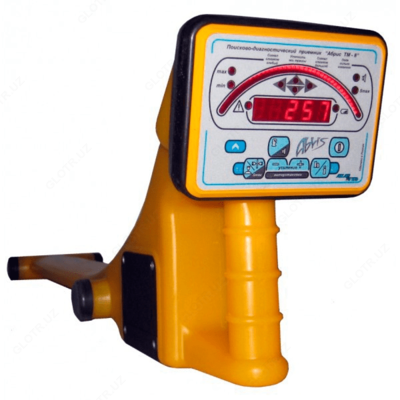

Абрис 24.30 — комплект трассопоисковый с генератором ТГ-24.30 и приемником ТМ-8

Описание товара

Описание комплекта Абрис 24.30:

Комплект состоит из генератора ТГ-24.30 и приемника ТМ-8.

Назначение приемника ТМ-8:

Трассопоисковый приемник многочастотный ТМ-8 предназначен для определения положения и глубины залегания подземных металлических трубопроводов и кабелей. Приемник может использоваться как в составе комплекта «Абрис» (совместно с генератором ТГ-ХХ), так и автономно - для обнаружения коммуникаций в пассивном режиме.

Задачи, решаемые приемником ТМ-8:
- Определение положения подземных коммуникаций;
- Прямой цифровой отсчет глубины залегания подземной коммуникации;
- Прямое цифровое измерение величины тока (совместно с генератором ТГ-ХХ);
- Определение типа подземной коммуникации (труба – кабель).
Описание генератора ТГ-24.30:

Новая модель ТГ-24.30 выпускается в качестве замены старых моделей типа ТГ-12 и ТГ-24.

Новая модель ТГ-24.30 обладает улучшенными характеристиками, пригодна для использования в том числе и трассопоисковыми приемниками практически любых сторонних производителей.

Технические характеристики комплекта Абрис 24.30:

Параметр	Значения
Приемник ТМ-8
Рабочие частоты пассивные	50,100,15-24 кГц
Рабочие частоты активные	1450,9820 Гц
Максимальная измеряемая глубина	до 10 м
Максимальная глубина обнаружения	до 25 м
Максимальное удаление от генератора	до 5 км
Время непрерывной работы без звука	до 50 часов
Питание	2 элемента D
Габариты	720 x 110 x 150 мм
Вес прибора без чехла	1700 г
Генератор ТГ-24.30
Корпус (материал)	Металл
Размер без ручки (мм)	190x90x320
Масса генератора не более (кг)	6
Аккумуляторная батарея	14А*ч 12 Вольт
Запас мощности аккамуляторной Батареи	170 Ватт*час
Выходная мощность генератора Номинальная \ Максимальная	30 ватт
Время работы в номинальном режиме от встроенной аккумуляторной батареи	Не менее 5 часов при температуре воздуха 20°С
Внешнее питание (Вольт)	10...20
Выходные частоты	Любые от 30 Гц до 12 КГц и отдельно частота 33 КГц
Режим стабилизации тока	Есть
Согласование с нагрузкой	Автоматическое

Комплект поставки Абрис 24.30

№	Наименование	Количество
1.	Генератор ТГ-24.30	1
2.	Приемник ТМ-8	1
3.	Инструкция по эксплуатации	1
4.	Чехол	1
5.	Зарядное устройство 220 Вольт	1
6.	Комплект соединительных проводов	1
7.	Штырь заземления	1
8.	Рамка индуктивной связи	1
