АИСТ 100М — аппарат для испытания диэлектриков с сухим трансформатором

Описание товара

Описание аппарата испытания диэлектриков с сухим трансформатором АИСТ 100М:

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М с "сухим" трансформатором предназначена для испытания электрооборудования высоким напряжением переменного тока промышленной частоты до 100 кВ.

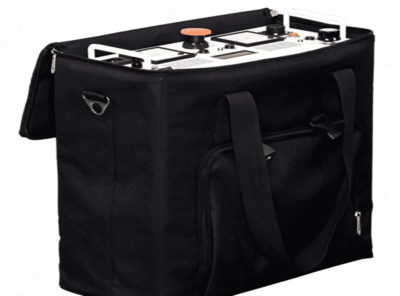

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М с "сухим" трансформатором поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.

Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 100М с "сухим" трансформатором является использование испытательного трансформатора сухого типа. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.

Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию): 5кВА / 50мА; 10кВА / 100мА; 15кВА / 150мА; 20кВА / 200мА; 25кВА / 250мА.

В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков АИСТ 100М с "сухим" трансформатором могут незначительно отличаться от фактически приобретенного изделия.

В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.

Технические характеристики аппарата испытания диэлектриков с сухим трансформатором АИСТ 100М:

Параметр	АИСТ 100М/100mA	АИСТ 100М/150mA	АИСТ 100М/200mA
Максимальное значение тока нагрузки	100 мА	150 мА	200 мА
Диапазон переменного испытательного напряжения	от 1 кВ до 100 кВ
Относительная погрешность измерения тока и напряжения	не более 3%
Режим испытаний	ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения)
Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний	Есть (по просьбе заказчика)
Высоковольтный трансформатор сухой необслуживаемый	Есть
Возможность транспортировки на легковом автомобиле в любом положении	Есть
Масса	Пульт управления 13 кг Высоковольтный генератор 85 кг
Габаритные размеры	Пульт управления 390 х 390 х 185 мм Высоковольтный генератор 350 х 370 х 960 мм

Комплект поставки АИСТ 100М

№	Наименование	Количество
1	Пульт управления	1
2	Блок высоковольтный	1
3	Кабель соединительный (пульт управления - блок высоковольтный)	1
4	Кабель сетевого питания	1
5	Провод заземления пульта управления	1
6	Провод заземления блока высоковольтного	1
