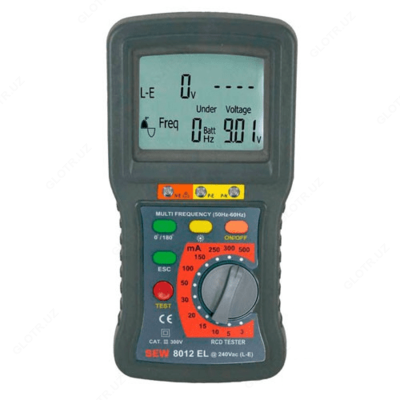

8012 EL — цифровой измеритель параметров устройств защитного отключения

Описание товара

Особенности цифрового измерителя параметров устройств защитного отключения 8012 EL:
- Встроенный вольтметр: ~10…280 В (50/ 60 Гц), разреш.1 В (± 2 %);
- Тест УЗО (АС-типа): измерение времени отключения 1 мс …2,999 с (разрешение 1 мс);
- Задание начального значения дифференциального тока: дискретная установка переключателем (12 значений);
- Входные гнезда (E, N, L): на торцевой кромке;
- Индикация ошибок подключения к цепи (3 св./диода: N-E / P-N, P-E);
- Задание начальной фазы режима тестирования;
- Индикация частоты напряжения (Hz), полярности полуволны, выключающей УЗО;
- Измерение напряжения «фаза – земля» (до начала теста);
- Удержание результата измерения;
- Микропроцессорное управление, индикация разряда батарей, автовыключение питания;
- Большой ЖК-индикатор (78х76 мм) с подсветкой;
- Защита измерительного входа (предохранитель) и ограничительного резистора от перегрева (OTP);
- Удобный ремень: для крепления и удержания одной рукой;
- Укладочный кейс для хранения и транспортировки.

Технические характеристики цифрового измерителя параметров устройств защитного отключения 8012 EL:

Параметр	Значение
	8012 EL	1612 EL
ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК (_∆IN)
Значения дифференциального тока	3/ 5/ 10/ 15/ 20/ 30/ 50/ 100/ 150/ 250/ 300/ 500 мА (фиксированые значения)
Погрешность установки тока	± 5 % ± 1мА
Начальная фаза теста	установка вручную: 0° или 180° (цепь «фаза – земля»)
Индикация полярности	выбирается полярность волны («+»/ «-»), выключающей УЗО
ВРЕМЯ ОТКЛЮЧЕНИЯ
Диапазон измерений	1 мс ... 2 ,999 с
Максимальное разрешение	1 мс
Погрешность измерений	± 2 мс
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ В ТЕСТИРУЕМОЙ ЦЕПИ
Номинальное Uвх (L-E/ L-N)	220 В ± 3% 50/ 60 Гц (фаза-земля/ фаза-нейтраль)
Измеряемое напряжение	10 В ...280 В (50/ 60 Гц) значение в момент начала теста УЗО
Разрешение	1 В
Погрешность измерений	± 2 % + 1В
ОБЩИЕ ДАННЫЕ
Дисплей	ЖК-индикатор с подсветкой (3 1/2 разряда, 78 х 76 мм)
Входные гнезда (E, N, L)	На торцевой кромке	На лицевой панели
Условия эксплуатации	0 °C ... +40 °C, относительная влажность < 80 %
Условия хранения	-10 °C ... +50 °C, относительная влажность < 80 %
Напряжение питания	1,5 В х 6 (тип АА)
Габаритные размеры	221 х 110 х 57 мм	163 х 122 х 6 7 мм
Масса	695 г (с батареей питания)	612 г (с батареей питания)

Комплект поставки 8012 EL

№	Наименование	Количество
1	Цифровой измеритель параметров устройств защитного отключения 8012 EL	1
2	Комплект измерительных проводов с наконечниками «крокодил» AL-8012	1
3	Источник питания	6
4	Жесткий кейс для переноски	1
5	Ремень	1
6	Руководство по эксплуатации	1
