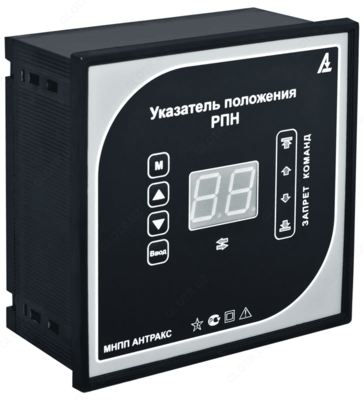

УП-23 с датчиком — указатель положения привода

Описание товара

Описание указателя положения привода УП-23 с датчиком:

УП-23 - указатель с резистивным датчиком и возможностью настройки с клавиатуры на лицевой панели

Логометры линейки УП 2х предназначены для приводов:

MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
MR, EM и ED-S;
SAV1-1600-245/ 245-013;
ПДП-1, ПДП-4 с заменой сельсин-датчика резистивным датчиком положения привода ДП-2
ПДП-5Л;
Любых других приводов, комплектуемых резистивными датчиками, и количеством ступеней не более 99.

Дополнительные возможности:

Клавиатура для настройки и калибровки прибора;
Изменение яркости индикатора;
Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов и передача сигналами встроенных реле;
Компенсации сопротивления соединительных проводов резистивного датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.

Цифровые выходы базовой комплектации RS-485/ RS-232 (корпус Е только RS-485):

для передачи информации о ступени привода в АСУ ТП или ТМ;
для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

Возможность передачи информации о ступени привода в АСУ ТП или ТМ.

Настройка УП 23 может осуществляться с использованием:

Клавиатуры, расположенной на лицевой панели прибора;
ПК и специального программного обеспечения.

Дискретные выходы, на клеммы которых подаются сигналы управления реле:

«Блокировка: прибавить»	Указывают на достижение граничных ступеней привода
«Блокировка: убавить»
«Первая ступень»	Указывают на достижение первой/ последней ступени
«Последняя ступень»
«Переключение: прибавить»	Указывают на переключение ступени привода РПН
«Переключение: убавить»

Указатели УП 23 выпускаются во всех типоразмерах.

Технические характеристики указателя положения привода УП-23:

Параметр	Значение
Подключаемые типы датчиков	Резистивный
Возможные цифровые выходы	RS-232 (кроме корпуса Е) RS-485
Дополнительные выходы	Аналоговый ТП; Дискретные РВ; Дискретные БЛ
Тип корпуса	А, Б, В, Г, Д, Е
Напряжение питания для указателей в корпусе А	~220 В ± 20%
Напряжение питания для указателей в корпусах Б, В, Г, Д, Е	90 – 370 В
Входное напряжение переменного тока	85 – 264 В
Входное напряжение постоянного тока	120 – 370 В
Потребляемая мощность, не более	5 Вт
Яркость свечения индикатора	10000 мкд
Максимальный ток на клеммах реле управления	120 мA
Максимальное допустимое напряжение на клеммах реле управления	400 В
Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69	группа С4 УХЛ, категория размещения 4.1
Воздействие механических факторов внешней среды: ГОСТ 17516.1	М7
Степень защиты указателя: ГОСТ 14254	IP 20
Температурный диапазон	от -40 до +50 °С

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%
