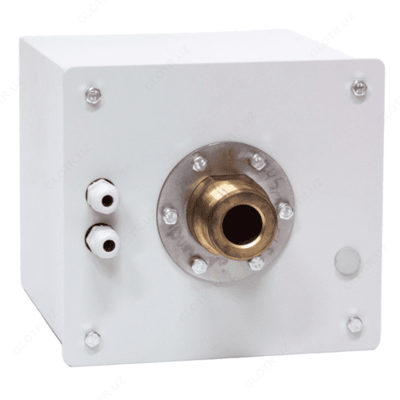

TDGM-0,4 — прибор диагностического мониторинга силовых трансформаторов

Описание товара

Назначение прибора диагностического мониторинга силовых трансформаторов TDGM-0,4:

Стационарный прибор (газоанализатор) марки TDGM-04 (Transformer’s Dissolved Gases Monitor) предназначен для оперативного контроля и мониторинга параметров газов, растворенных в трансформаторном масле.

Использование газоанализаторов позволяет повысить достоверность работы систем диагностического мониторинга силовых трансформаторов.

При помощи TDGM-04 проводится измерение:
- Концентрации в масле водорода;
- Концентрации окиси углерода;
- Концентрации суммы горючих газов;
- Влагосодержания в масле.
На основании анализа этих газов выявляется наличие термических и разрядных процессов в баке трансформатора.

Функция измерения влагосодержания TDGM-04 позволяет постоянно контролировать электрическую прочность масла и расчетным путем определять влагосодержание в твердой изоляции обмоток трансформатора. Знание этих параметров дает возможность более эффективно обеспечивать безопасную работу трансформатора.

Конструктивное исполнение прибора диагностического мониторинга силовых трансформаторов TDGM-0,4:

Для удобства практического использования TDGM-04 в составе систем мониторинга фирмой производятся две модификации прибора. Они имеют одинаковую конструкцию измерительной газовой камеры, одинаковую электронику. Отличие заключается в способе отбора масла из бака трансформатора. Это сделано для того, чтобы реализовать два варианта монтажа - или на баке трансформатора, или в общем шкафу с системой мониторинга. Для монтажа на баке трансформатора применяется конструкция газоанализатора в виде отдельного прибора, который монтируется на сливном кране бака трансформатора при помощи переходного фланца. Перемещение масла для отбора газов из бака трансформатора в прибор производится при помощи теплового насоса.

Газоанализатор марки TDGM-04 может монтироваться не отдельно, а в общем монтажном шкафу с системой диагностического мониторинга, например, с системой TDM-M. В этом случае общий шкаф мониторинга располагается рядом с трансформатором, и отбор масла из бака трансформатора осуществляется при помощи двух трубопроводов и насоса принудительной перекачки масла.

Технические характеристики прибора диагностического мониторинга силовых трансформаторов TDGM-0,4:

Параметр	Значение
Измеряемые параметры
Концентрация водорода H₂, ppm	5 ÷ 10000 (±5)
Концентрация CO, ppm	20 ÷ 20000 (±20)
Сумма углеводородов, ppm	50 ÷ 20000 (±50)
Влагосодержание в масле, %	0,05 ÷ 100
Общие характеристики
Напряжение питания	110 ÷ 220 В (AC/DC)
Посадочная резьба для монтажа	1½″
Габариты прибора	220 * 200 * 280 мм
Масса прибора	7 кг

Комплект поставки TDGM-0,4

№ Наименование Количество

1 Прибор диагностического мониторинга силовых трансформаторов TDGM-0,4 1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%
