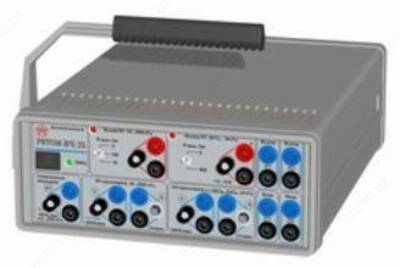

РЕТОМ-ВЧ/25 Испытательный комплекс для проверки ВЧ-аппаратуры

Описание товара

НЧ-генератор

Диапазон частот	20 - (45 - 24000)* Гц
Тип выхода	симметричный и коаксиальный
Диапазон выдаваемых напряжений	0 - (0,005 - 5)* В
Диапазон установки уровня	минус 60 - (минус 44 -плюс 16)* дБн**
Максимальная выходная мощность, не менее	10 Вт
Максимальная выходная мощность (Рген = 600 Ом), не менее	16 дБм***
Уровень гармонических составляющих, по отношению к Uвых (дБ0), при Рген = 600 Ом, не более:
- при (Uвых до 2,5 В (10 дБн**)	- 60 дБ
- при (Uвых свыше 2,5 В (10 дБн**)	- 40 дБ
Внутреннее переключаемое сопротивление (Rген)	0,1; 600 Ом
Пределы допускаемой относительной погрешности внутреннего сопротивления (600 Ом)	± 1 %
Пределы допускаемой основной относительной погрешности установки частоты	± 2·10 -4 %
Пределы допускаемой основной абсолютной погрешности установки выходного напряжения	± (0,022Хизм + 0,015) В
Пределы допускаемой абсолютной погрешности установки уровня	± 0,5 дБ

Источник напряжения постоянного тока (в НЧ-генераторе)

Наибольшее напряжение (полная шкала)	15 В
Сопротивление нагрузки в режиме "Источник постоянного напряжения", не менее	50 Ом
Пределы допускаемой основной абсолютной погрешности установки выходного напряжения в диапазоне от 10 до 100 % от полной шкалы	± (0,022Хизм + 0,045) В

* В скобках указан диапазон с нормируемыми метрологическими характеристиками
** Абсолютный уровень дБ по напряжению относительно базиса 0,775 В
*** Абсолютный уровень дБ по мощности относительно базиса Po = 1 мВт (R = 600 Ом) Примечание - В формулах основной погрешности принято обозначение:
Хизм - измеренное значение

ВЧ-генератор

Диапазон частот	24 - 2500 кГц
Тип выхода	симметричный и коаксиальный
Диапазон выдаваемых напряжений	0 - (0,02 - 20)* В
Диапазон установки уровня	минус 40 - (минус 32 - плюс 28)* дБн**
Максимальная выходная мощность, не менее	5 Вт
Максимальная выходная мощность (RH = 75 Ом), не менее	37,3 дБм***
Внутреннее сопротивление (Rген)	0; 75; 150 Ом
Затухание асимметрии симметричного выхода, до 2,5 МГц, не менее	25 дБ
Затухание несогласованности выхода, до 2,5 МГц, не менее	45 дБ
Пределы допускаемой относительной погрешности выходного сопротивления (75, 150 Ом),	± 1 %
Пределы допускаемой основной относительной погрешности установки частоты	± 2·10-4%
Пределы допускаемой основной абсолютной погрешности установки выходного напряжения :
- в диапазоне частот от 24 кГц до 1 МГц	± (0,022Хизм + 0,06) В
- в диапазоне частот св. 1 МГц до 2,5 МГц	± (0,04Хизм + 0,1) В
Пределы допускаемой абсолютной погрешности установки уровня:
- в диапазоне частот от 24 кГц до 1 МГц (от 28 до 8 дБн**)	± 0,4 дБ
- (от 8 до минус 32 дБн**)	± 0,5 дБ
- в диапазоне частот св. 1 МГц до 2,5 МГц (от 28 до 8 дБн**)	± 0,6 дБ
- (от 8 до минус 32 дБн**)	± 0,7 дБ
Уровень гармонических составляющих, по отношению к Uвых (дБ0), при Rген =75 (150) Ом, дБ, не более:
- при UВЫХ до 5 В (16 дБн**)	- 60
- при UВЫХ св. 5 В (16 дБн**)	- 50
Максимальное напряжение, подаваемое на выход генератора от внешнего источника через блок БС-60 (из комплекта ЗИП), не более	100 В
