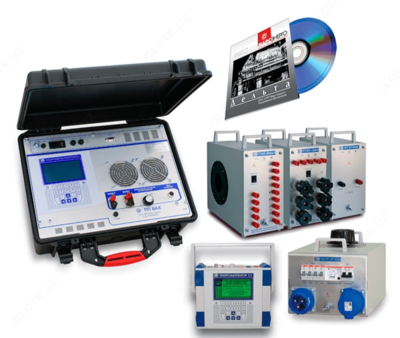

МарсТест-ТТ-30 — комплект для поверки трансформаторов тока от 6 до 30 кА

Описание товара

Назначение комплекта для поверки трансформаторов тока от 6 до 30 кА МарсТест-ТТ-30:

Поверка генераторных шинных ИТТ на токи 10...30 кА по классической методике, регламентированной ГОСТ 8.217 оказывается технически невозможной, либо нецелесообразной. Значительные габариты и масса поверочного оборудования вызывают трудности доставки к поверяемым трансформаторам.

Проблема была решена совместными усилиями специалистов лаборатории трансформаторов тока ОАО "НИИВА" и лаборатории электроэнергетики ФГУП "ВНИИМ им Д.И.Менделеева". Разработана альтернативная "Эксперементально-расчетная методика поверки измерительных трансформаторов тока на местах их эксплуатации" и зарегистрирована под номером МИ 3123-2008.

Основные этапы работ, регламентированных МИ 3123-2008:

№	Работы	Оборудование
1	Определение токовой и угловой погрешностей поверяемого ИТТ при одном значении тока 20% по методике ГОСТ 8.217	Трансформаторы тока ТТИП с источником ИТ5000 Прибор сравнения "Энергомонитор 3.3 Т1-С"
2	Определение погрешностей ИТТ по ВАХ вторичной обмотке поверяемого ИТТ во всей рабочей области токов при К от 0,01 до 1,2	Преобразователь параметров вольтамперных характеристик измерительных трансформаторов тока "ПП ВАХ"
3	Введение поправки на аддитивную систематическую ошибку в результат расчета токовой и угловой погрешностей по ВАХ	Специализированное программное обеспечение на ПЭВМ для автоматизированного расчета погрешности "Дельта"

Технические характеристики комплекта для поверки трансформаторов тока от 6 до 30 кА МарсТест-ТТ-30:

Параметр	Значение
Прибор сравнения (компаратор) «Энергомонитор 3.3Т1-С» для поверки ТТ
Рабочий диапазон при измерении переменного тока и поверке измерительных ТТ, А	0,01…7,5 (с УПТТ 1А/5А)
Диапазон измерений переменного напряжения, В	6…360
Диапазон измерений частоты переменного тока, Гц	45…75
Пределы допускаемой основной погрешности измерений переменного напряжения, тока, активной мощности	±0,1%
Габаритные размеры, мм	250х280х80
Масса прибора/ комплекта, кг, не более	2/10
Интерфейсы для передачи информации во внешние устройства	RS-232, USB
Преобразователь параметров вольт-амперных характеристик измерительных трансформаторов тока «ПП ВАХ»
Частота устанавливаемого испытательного напряжения переменного тока, Гц	от 47.5 до 55
Диапазон испытательного напряжения, устанавливаемого на вторичных обмотках испытуемого трансформатора, В	от 0.001 до 60
Мощность потребления от сети переменного тока, ВА, не более	100
Габаритные размеры, мм	470х350х160
Масса нагрузочного тр-ра/ комплекта, кг	12

Комплект поставки МарсТест-ТТ-30

№	Наименование	Количество
1	Прибор сравнения (компаратор) Энергомонитор 3.3Т1-С с УПТТ 1А и 5А и БТТ 0,5А	1
2	Преобразователь параметров вольт-амперных характеристик измерительных трансформаторов тока «ПП ВАХ» в комплекте с экспериментально-расчетной методикой поверки измерительных ТТ на местах их эксплуатации и программным обеспечением «Дельта» для расчета погрешности ИТТ	1
3	Мультиметр цифровой (омметр 0,1-100 Ом кл.т. 2)	1
