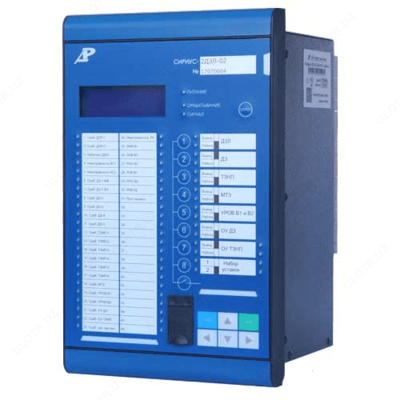

Сириус-2-ДЗЛ-02 — микропроцессорное устройство основной защиты

Описание товара

Описание микропроцессорного устройства основной защиты Сириус-2-ДЗЛ-02:
Цифровое устройство Сириус-2-ДЗЛ-02 содержит функции, необходимые для обеспечения основной защиты абсолютной селективности воздушных, кабельных и смешанных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью, а также содержит комплект ступенчатых защит (КСЗ). Предусмотрена возможность защиты линии при подключении ее к системе через два выключателя (например, «полуторная» схема, «четырехугольник», «мостик»).
Тип защиты абсолютной селективности – двухступенчатая продольная дифференциальная токовая защита линии (ДЗЛ) с цифровым каналом связи (КС).
Полукомплекты связываются между собой по цифровому КС, подключение к которому производится с помощью синхронных портов с интерфейсом по стандарту IEEE с37.94. Предусмотрено как прямое соединение по ВОЛС, так и подключение через мультиплексоры. Для повышения надежности поддерживаются два независимых канала с полным дублированием передаваемой информации.

Исполнения микропроцессорного устройства основной защиты Сириус-2-ДЗЛ-02:

Устройство Сириус-2-ДЗЛ-02 доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус–2ДЗЛ–02–Х–Х–АХ–К402-41, где
1 2 3 4 5 6 7

1. Фирменное название устройства.

2. Функциональное назначение устройства.

3. Модификация по функциональному составу.

4. Номинальное значение переменного тока (50 Гц):
1 – исполнение по номинальному току 1 А;
5 – исполнение по номинальному току 5 А.

5. Напряжение оперативного питания:
0 – 220 В постоянного тока с импульсом режекции;
1 – 110 В постоянного тока;
5 – 220 В переменного (50 Гц), выпрямленного или постоянного тока.

6. Тип интерфейса связи:
0 – два интерфейса RS-485;
4FX – два интерфейса RS-485, два оптических интерфейса Ethernet;
4TX – два интерфейса RS-485, два интерфейса Ethernet по витой паре.

7. Аппаратный состав терминала.

Пример записи устройства дифференциальной защиты линии с комплектом ступенчатых защит, с номинальным током входов 5 А, напряжением оперативного питания 220 В с импульсом режекции, с двумя интерфейсами RS485 и двумя интерфейсами Ethernet по «витой паре» имеет вид: «Сириус-2ДЗЛ-02-5-0-А4ТХ-К402-41», где
   Сириус – фирменное название устройства;
2ДЗЛ – функциональное назначение устройства;
02 – модификация устройства по функциональному составу;
   5 – номинальный вторичный ток 5 А;
   0 – 220В постоянного тока с импульсом режекции;
   А4TX – два интерфейса RS-485, 2 «медных» интерфейса Ethernet по витой паре;
   К402-41 – аппаратный состав терминала.
