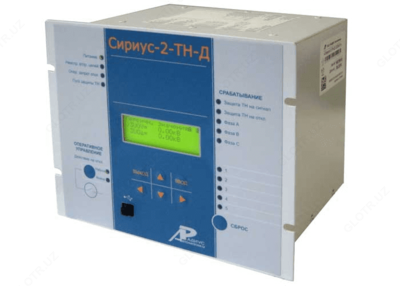

Сириус-2-ТН-Д — устройство микропроцессорной защиты

Описание товара

Описание устройства микропроцессорной защиты Сириус-2-ТН-Д:

Устройство микропроцессорной защиты Сириус-2-ТН-Д предназначено для выявления межвитковых замыканий в обмотке высокого напряжения и в короткозамкнутых обмотках индуктивных трансформаторов напряжения типа НКФ и НАМИ класса напряжения 110 – 500 кВ.

Функции устройства микропроцессорной защиты Сириус-2-ТН-Д:

Функции защиты, выполняемые устройством:
- Устройство предназначено для выявления межвитковых замыканий в обмотке высокого напряжения и в короткозамкнутых обмотках индуктивных трансформаторов напряжения типа НКФ и НАМИ класса напряжения 110 - 500 кВ;
- Защита ТН действует на отключение секции шин или выключателей линии, на кото-рых установлен ТН, с запретом действия АПВ.
Дополнительные сервисные функции:
- Фиксация напряжения;
- Измерение времени срабатывания защиты;
- Встроенные часы-календарь;
- Возможность встраивания устройства в систему единого точного времени станции или подстанции;
- Измерение текущих фазных напряжений и напряжений разомкнутого треугольника;
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа;
- Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы и задания режима работы;
- Цифровой осциллограф;
- Регистратор событий.
Исполнения устройства микропроцессорной защиты Сириус-2-ТН-Д:

Устройство Сириус-2-ТН-Д доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус-2-ТН-Д-rr-ss», где

Сириус-2-ТН-Д - фирменное название устройства,

rr - тип исполнения устройства по напряжению оперативного тока:
110В - для напряжения питания 110 В постоянного тока;
220В - для напряжения питания 220 В постоянного или переменного тока;
220В DC - для напряжения питания 220 В постоянного тока;

ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;
И4-FX - с двумя оптическими интерфейсами Ethernet (100BASE-FX) и протоколом обмена МЭК 61850 (редакция 2);
И4-TX - с двумя интерфейсами Ethernet по «витой паре» (100BASE-TX) и протоколом обмена МЭК 61850 (редакция 2).

Пример записи полного названия устройства Сириус-2-ТН-Д с напряжением оперативного питания 220 В и дополнительным интерфейсом Ethernet по «витой паре» и протоколом обмена Modbus TCP при заказе: «Сириус-2-ТН-Д-220В-И1».

Технические характеристики устройства микропроцессорной защиты Сириус-2-ТН-Д в зависимости от варианта исполнения:

Модель	Напряжение оперативного тока	Интерфейс связи с АСУ
Сириус-2-ТН-Д-110В-И1	110 В постоянного тока	два интерфейса RS485
Сириус-2-ТН-Д-220В-И1	220 В постоянного или переменного тока	два интерфейса RS485
Сириус-2-ТН-Д-220В DC-И1	220 В постоянного тока	два интерфейса RS485
Сириус-2-ТН-Д-110В-И4-FX	110 В постоянного тока	два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2)
Сириус-2-ТН-Д-220В-И4-FX	220 В постоянного или переменного тока	два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2)
Сириус-2-ТН-Д-220В DC-И4-FX	220 В постоянного тока	два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2)
Сириус-2-ТН-Д-110В-И4-TX	110 В постоянного тока	два интерфейса Ethernet по «витой паре» (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2)
Сириус-2-ТН-Д-220В-И4-TX	220 В постоянного или переменного тока	два интерфейса Ethernet по «витой паре» (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2)
Сириус-2-ТН-Д-220В DC-И4-TX	220 В постоянного тока	два интерфейса Ethernet по «витой паре» (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2)
