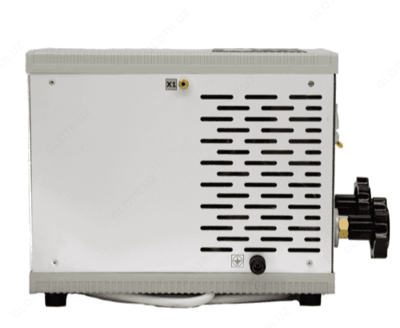

СИНУС-Т 300А — комплект для испытания автоматических выключателей переменного тока

Описание товара

Назначение комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 300А:

Комплект СИНУС-Т 300А наиболее эффективен в тех случаях, когда необходимо испытывать большое количество АВ с малыми значениями испытательных токов расцепителей (5 - 300 А), что наиболее часто встречается в системах КИП и автоматики. Другими словами, область применения СИНУС-Т 300А для АВ с номинальным током расцепителя от 1,0 до 16 А, кроме того для тепловых расцепителей можно производить испытания АВ с номинальным током расцепителя до 63 А.

Комплект СИНУС-Т 300А может также быть использован для настройки токовых реле РТ-40 и РТ-80 и аналогичных.

Комплекты СИНУС являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений, т.е. требуется строго синусоидальная форма ипытательного тока.

Силовая часть комплекта выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу широтно-импульсной модуляции (ШИМ). Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП. Форма испытательного тока синусоидальная частотой 50 Гц.

Конструктивно комплекты выполнены в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.

Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования.

Технические характеристики комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 300А:

Параметр	Значения
Диапазон регулирования и измерения испытательного тока, А	5 - 300
Форма испытательного тока	синусоидальная частота 50 Гц
Приведенная погрешность измерения силы испытательного тока, %	не более + 3
Режимы работы	кратковременный и длительный
Диапазон задания и измерения длительности протекания испытательного тока в кратковременном режиме, мс	20 ... 5000
Диапазон измерения длительности протекания испытательного тока и времени отключения АВ в длительном режиме, с	0,02 ... 300
Относительная погрешность измерения ждительности протекания испытательного тока и времени отключения, %	не более + 3
Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора	При 20 А - 300 с; при 150 А - 60 с; при 300 А - 5 с
Общие характеристики
Напряжение питающей сети, В	220±22
Частота питающей сети, Гц	50
Потребляемая мощность: - в кратковременном режиме (при I_исп = 300 А), кВА - в длительном режиме (при I_исп = 20 А), кВА	6.6 0.4
Максимальное значение ситы тока, потребляемого из сети, А	не более 40
Время установления рабочего режима комплекта должно быть, мин	не более 1
Габаритные размеры, мм	520 х 200 х 400
Масса, кг	18

Комплект поставки СИНУС-Т 300А

№	Наименование	Количество
1	Измеритель и источник тока СИНУС-Т 300А	1
2	Провод силовой 1,0 м сечением 6 мм²	2
3	Аттестат	1
