ЭВ2233 — вольтметр щитовой аналоговый постояннного тока

Описание товара

Назначение вольтметра ЭВ2233:

Вольтметры, милливольтметры, киловольтметры ЭВ2233 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения напряжения постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

Описание вольтметра ЭВ2233:

Милли-, кило-, вольтметры ЭВ2233 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное.

Пример заказа вольтметра ЭВ2233:

По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.

Пример записи при заказе и в технической документации другой продукции: «Милливольтметр ЭВ2233, 0-150 мВ, ТУ 4223-001-05798310-99»;
Без заливки герметиком: «Вольтметр ЭВ2233А, 100-0-100 В, ТУ 4223-001-05798310-99»;
Cо специальной шкалой: «Вольтметр ЭВ2233.Х, ТУ 4223-001-05798310-99», где Х – исполнение по конструкторской документации;
Без поставки вспомогательных частей: «Киловольтметр ЭВ2233 0-1,5 кВ без Р102 ТУ 4223-001-05798310-99».

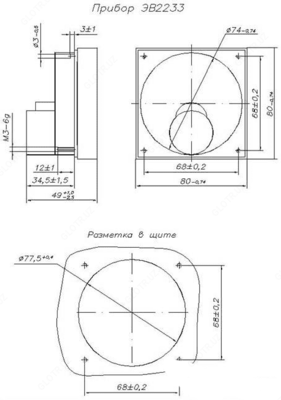

Габаритный чертеж вольтметра ЭВ2233:

Технические характеристики вольтметра ЭВ2233:

Диапазоны измерения	Класс точности	Ток полного отклонения
0-75 мВ	2,5	10 мА
75-0-75 мВ	1,5
0-150 мВ	2,5
150-0-150 мВ	1,5
0-1 В	2,5	1,0 мА
1-0-1 В	1,5
0-1,5 В	2,5
1,5-0-1,5 В	1,5
0-3 В	2,5
3-0-3 В	1,5
0-7,5 В	2,5
7,5-0-7,5 В	1,5
0-15	2,5
15-0-15 В	1,5
0-30 В	2,5
30-0-30 В	1,5
0-50 В	2,5
50-0-50 В	1,5
0-75 В	2,5
75-0-75 В	1,5
0-150 В	2,5
150-0-150 В	1,5
0-250 В	2,5
250-0-250 В	1,5
0-300 В	2,5
300-0-300 В	1,5
0-500 В	2,5
500-0-500 В	1,5

Характеристики вольтметров и киловольтметров ЭВ2233 с отдельными вспомогательными частями
Диапазоны измерения	Класс точности	Способ включения	Ток полного отклонения
0-600 В	2,5	С добавочным сопротивлением ДС 0,6 МОм; 1,0 мА (типа Р102)	1,0 мА
600-0-600 В	1,5	С добавочным сопротивлением ДС 0,6 МОм; 1,0 мА (типа Р102)
0-1 кВ	2,5	С добавочным сопротивлением ДС 1,0 МОм; 1,0 мА (типа Р102)
1-0-1 кВ	1,5	С добавочным сопротивлением ДС 1,0 МОм; 1,0 мА (типа Р102)
0-1,5 кВ	2,5	С добавочным сопротивлением ДС 1,5 МОм; 1,0 мА (типа Р102)
1,5-0-1,5 кВ	1,5	С добавочным сопротивлением ДС 1,5 МОм; 1,0 мА (типа Р102)
0-3 кВ	2,5	С добавочным сопротивлением ДС 3,0 МОм; 1,0 мА (типа Р102)
3-0-3 кВ	1,5	С добавочным сопротивлением ДС 3,0 МОм; 1,0 мА (типа Р102)

Рабочие условия применения
Температура окружающего воздуха	от минус 50 до +60°С
Относительная влажность воздуха	95 % при температуре 35 °C
Масса	0,2 кг
Габаритные размеры	80х80х50 мм

Комплект поставки ЭВ2233

№	Наименование	Количество
1.	Вольтметр щитовой аналоговый постоянного тока ЭВ2233	1
2.	Гайка М3	1
3.	Шайба 3	1
4.	Добавочные сопротивления Р102, Р103, Р105*	1
5.	Шунт Р105*	1
6.	Паспорт	1
7.	Руководство по эксплуатации*	1
