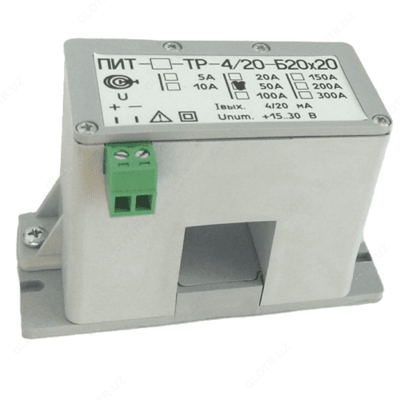

ПИТ-_-ТР-4/20-Б20х20 — разъемный преобразователь измерительный переменного тока

Описание товара

Назначение разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б20х20:

Измерительные преобразователи ПИТ-_-ТР-4/20-Б20х20 предназначены для бесконтактного измерения переменных токов без разрыва цепи.

Разъемные преобразователи тока ПИТ-_-ТР-4/20-Б20х20 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 5 А до 300 А:
- ПИТ-5-ТР-4/20-Б20х20 - разъемный преобразователь измерительный переменного тока 0...5 А;
- ПИТ-10-ТР-4/20-Б20х20 - разъемный преобразователь измерительный переменного тока 0...10 А;
- ПИТ-20-ТР-4/20-Б20х20 - разъемный преобразователь измерительный переменного тока 0...20 А;
- ПИТ-50-ТР-4/20-Б20х20 - разъемный преобразователь измерительный переменного тока 0...50 А;
- ПИТ-100-ТР-4/20-Б20х20 - разъемный преобразователь измерительный переменного тока 0...100 А;
- ПИТ-150-ТР-4/20-Б20х20 - разъемный преобразователь измерительный переменного тока 0...150 А;
- ПИТ-200-ТР-4/20-Б20х20 - разъемный преобразователь измерительный переменного тока 0...200 А;
- ПИТ-300-ТР-4/20-Б20х20 - разъемный преобразователь измерительный переменного тока 0...300 А;
Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Преобразователь может крепиться на DIN-рейку при помощи промежуточной планки.

Основные преимущества разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б20х20:
- гальваническая развязка;
- минимальные электропотребление и масса;
- возможность монтажа на токовую шину без остановки производства;
- магнитопровод ненасыщен;
- возможность крепления на DIN-рейку.

Технические характеристики разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б20х20:

Параметр	Значение
	ПИТ-5-ТР-4/20-Б20х20	ПИТ-10-ТР-4/20-Б20х20	ПИТ-20-ТР-4/20-Б20х20	ПИТ-50-ТР-4/20-Б20х20	ПИТ-100-ТР-4/20-Б20х20	ПИТ-150-ТР-4/20-Б20х20	ПИТ-200-ТР-4/20-Б20х20	ПИТ-300-ТР-4/20-Б20х20
Диапазон измеряемых токов, А	0...5	0...10	0...20	0...50	0...100	0...150	0...200	0...300
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20 … +80
Основная приведенная погрешность, не более, %	1,5
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал при номинальном измеряемом токе, мА	4/20
Коэффициент передачи	1:4000
Полоса пропускания, Гц	50
Источник питания, В	+8 … + 30
Диаметр отверстия под токовую шину, мм	прямоугольное отв. 20х20
Габаритные размеры, мм	85х56х35
Масса, г	130

Комплект поставки ПИТ-_-ТР-4/20-Б20х20

№	Наименование	Количество
1	Разъемный преобразователь измерительный переменного тока ПИТ-_-ТР-4/20-Б20х20 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
