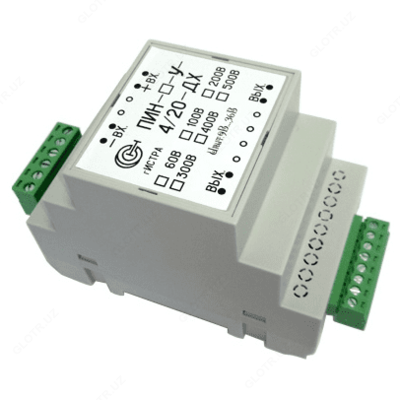

ПИН-_-У-4/20-ДХ — преобразователь измерительный постоянного и переменного напряжения

Описание товара

Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-ДХ:

Преобразователи измерительные серии ПИН-_-У-4/20-ДХ предназначены для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

Измерительные преобразователи ПИН-_-У-4/20-ДХ выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...50 В;
- ПИН-100-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...100 В;
- ПИН-200-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...200 В;
- ПИН-300-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-400-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...400 В;
- ПИН-500-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...500 В.
Преобразователь преобразует входное постоянное, переменное, импульсное напряжение в действующее выпрямленное значение стандартного токового выхода 4/20 мА. Питание преобразователей осуществляется по токовой петле 4/20 мА. Приборы монтируются на DIN-рейку.

Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-ДХ:
- гальваническая развязка силовых цепей и цепей контроля;
- крепление на DIN-рейку;
- минимальные габариты.

Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-ДХ:

Параметр	Значение
	ПИН-50-У- 4/20-ДХ	ПИН-100-У- 4/20-ДХ	ПИН-200-У- 4/20-ДХ	ПИН-300-У- 4/20-ДХ	ПИН-400-У- 4/20-ДХ	ПИН-500-У- 4/20-ДХ
Диапазон измеряемых напряжений, В	0...50	0...100	0...200	0...300	0...400	0...500
Диапазон рабочих температур,°С *	0...+70; (-40...+70)
Выходной сигнал датчика, мА	4-20 (пропорционально действующему значению вход. сигнала)
Основная приведенная погрешность, не более, %	1,5
Напряжение питания, В	+9...+36
Полоса пропускания, Гц	0...1000
Габаритные размеры, мм	65х90х52
Масса, г	210

По требованию заказчика возможно:
* - расширение диапазона рабочих температур.

Комплект поставки ПИН-_-У-4/20-ДХ

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного напряжения ПИН-_-У-4/20-ДХ в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
