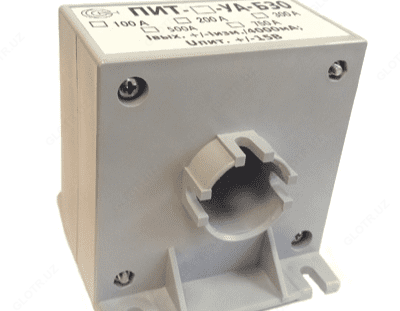

ПИТ-_-У-4/20-Б30 — преобразователь измерительный постоянного и переменного тока

Описание товара

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б30:

Измерительные преобразователи серии ПИТ-_-У-4/20-Б30 предназначены для бесконтактного измерения постоянных, переменных и импульсных токов без разрыва цепи.

Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала. Составным элементом является специальный датчик Холла, изготовленный из антимонида индия, который находится в зазоре магнитопровода и работает как «0» – индикатор.

Измерительные преобразователи ПИТ-_-У-4/20-Б30 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-300-У-4/20-Б30 - преобразователь измерительный постоянного и переменного тока 0...300 А;
- ПИТ-500-У-4/20-Б30 - преобразователь измерительный постоянного и переменного тока 0...500 А;
- ПИТ-750-У-4/20-Б30 - преобразователь измерительный постоянного и переменного тока 0...750 А.
Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б30:
- гальваническая развязка;
- возможность измерения постоянных и переменных токов;
- возможность измерения сигналов сложной формы;
- минимальные электропотребление и масса;
- минимальные габариты;
- магнитопровод ненасыщен.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б30:

Параметр	Значение
	ПИТ-300-У-4/20-Б30	ПИТ-500-У-4/20-Б30	ПИТ-750-У-4/20-Б30
Диапазон измеряемых токов, А	0...300	0...500	0...750
Допустимая перегрузка по измеряемому току, разы	1,5
Выходной сигнал датчика, мА	4-20
Источник питания, В	±14,5 ... ±15,5
Диапазон рабочих температур,°С	-20...+70
Диаметр отверстия под токовую шину, мм	30
Габаритные размеры, мм	115х95х102

Комплект поставки ПИТ-_-У-4/20-Б30

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-_-У-4/20-Б30 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
