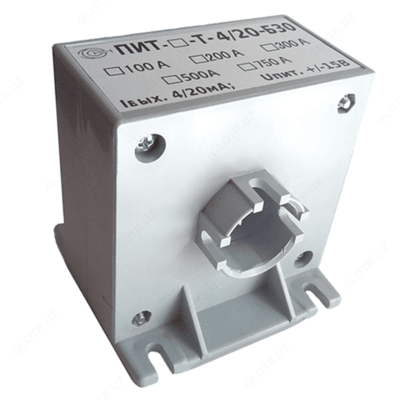

ПИТ-_-У(…)-Б(…) — преобразователь измерительный больших токов

Описание товара

Назначение преобразователя измерительного больших токов ПИТ-_-У(…)-Б(…):

Измерительные преобразователи больших токов серии ПИТ-_-У(…)-Б(…) предназначены для измерения постоянных, переменных и импульсных токов без разрыва силовой цепи по измерению магнитной индукции, создаваемой протекающим током.

Данные преобразователи изготавливаются трех модификаций: на 10 кА, на 20 кА и на 25 кА. Состоят из измерительного блока (концентрирующий магнитопровод с зазорами для датчиков Холла, компенсационная обмотка и электронная схема) и блока питания от сети 220 В:
- ПИТ-10000-У(...)-Б(...) - преобразователь измерительный больших токов 0...10 000 А;
- ПИТ-20000-У(...)-Б(...) - преобразователь измерительный больших токов 0...20 000 А;
- ПИТ-25000-У(...)-Б(...) - преобразователь измерительный больших токов 0...25 000 А.
Основные преимущества преобразователя измерительного больших токов ПИТ-_-У(…)-Б(…):
- гальваническая развязка силовой и измерительной цепей;
- высокий уровень и линейность выходного сигнала;
- возможность измерения постоянных и переменных токов;
- малая чувствительность к воздействию внешних магнитных полей;
- малая потребляемая мощность.

Технические характеристики преобразователя измерительного больших токов ПИТ-_-У(…)-Б(…):

Параметр	Значение
	ПИТ-10000-У(...)-Б(...)	ПИТ-20000-У(...)-Б(...)	ПИТ-25000-У(...)-Б(...)
Диапазон измеряемых токов, А	0...10000	0...20000	0...25000
Коэффициент передачи	1:4000
Основная приведенная погрешность, не более, %	0,5
Диапазон рабочих температур,°С	-50...+50
Напряжение питания, В	220 (50 Гц)
Диаметр отверстия под токовую шину, мм	прямоугольное отверстие по согласованию с заказчиком
Масса измерительного блока, кг	50
Масса блока питания, кг	50

Комплект поставки ПИТ-_-У(…)-Б(…)

№	Наименование	Количество
1	Преобразователь измерительный больших токов ПИТ-_-У(…)-Б(…) в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
