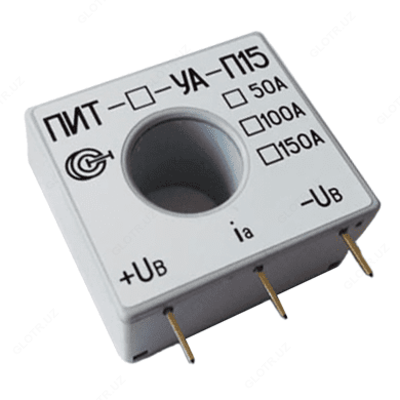

ПИТ-_-УА-П15 — преобразователь измерительный постоянного и переменного тока
Описание товара
-
Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-П15:
Измерительные преобразователи серии ПИТ-_-УА-П15 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи
Измерительные преобразователи ПИТ-_-УА-П15 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-50-УА-П15 - преобразователь измерительный постоянного и переменного тока 0...50 А;
- ПИТ-100-УА-П15 - преобразователь измерительный постоянного и переменного тока 0...100 А;
- ПИТ-150-УА-П15 - преобразователь измерительный постоянного и переменного тока 0...150 А.
Преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.
Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-П15:
- гальваническая развязка;
- возможность измерения постоянных и переменных токов;
- минимальные энергопотребление и масса;
- минимальные габариты;
- магнитопровод ненасыщен;
- возможность монтажа на печатную плату.
-
Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-П15:
Параметр Значение ПИТ-50-УА-П15 ПИТ-100-УА-П15 ПИТ-150-УА-П15 Диапазон измеряемых токов, А 0...50 0...100 0...150 Допустимая перегрузка по измеряемому току, разы 1,5 Диапазон рабочих температур,°С -20...+70 Основная приведенная погрешность, не более, % 1,0 Нелинейность выходной характеристики, не более, % 0,1 Выходной сигнал при номинальном измеряемом токе, мА 25 50 75 Коэффициент передачи 1:2000 Полоса пропускания, Гц 0-50000 Источник питания, В ±15 (±5%) Диаметр отверстия под токовую шину, мм 15 Габаритные размеры, мм 37х33х20,5 Масса, г 35 -
Комплект поставки ПИТ-_-УА-П15
№ Наименование Количество 1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-П15 в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1
