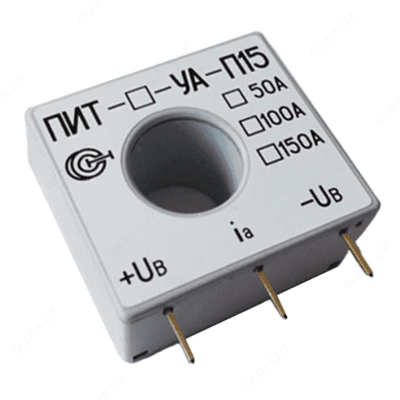

ПИТ-_-УА-П15 — преобразователь измерительный постоянного и переменного тока

Mahsulot tavsifi

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-П15:

Измерительные преобразователи серии ПИТ-_-УА-П15 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи

Измерительные преобразователи ПИТ-_-УА-П15 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-50-УА-П15 - преобразователь измерительный постоянного и переменного тока 0...50 А;
- ПИТ-100-УА-П15 - преобразователь измерительный постоянного и переменного тока 0...100 А;
- ПИТ-150-УА-П15 - преобразователь измерительный постоянного и переменного тока 0...150 А.
Преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.

Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-П15:
- гальваническая развязка;
- возможность измерения постоянных и переменных токов;
- минимальные энергопотребление и масса;
- минимальные габариты;
- магнитопровод ненасыщен;
- возможность монтажа на печатную плату.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-П15:

Параметр	Значение
	ПИТ-50-УА-П15	ПИТ-100-УА-П15	ПИТ-150-УА-П15
Диапазон измеряемых токов, А	0...50	0...100	0...150
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, не более, %	1,0
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал при номинальном измеряемом токе, мА	25	50	75
Коэффициент передачи	1:2000
Полоса пропускания, Гц	0-50000
Источник питания, В	±15 (±5%)
Диаметр отверстия под токовую шину, мм	15
Габаритные размеры, мм	37х33х20,5
Масса, г	35

Комплект поставки ПИТ-_-УА-П15

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-П15 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
