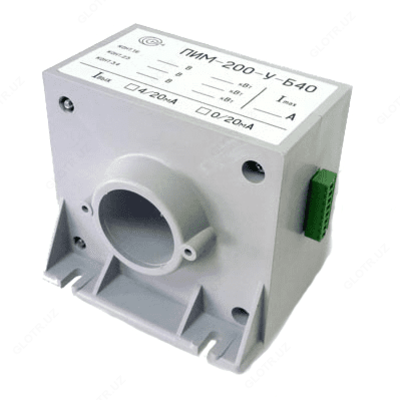

ПИМ-200-У-4/20-Б40 — преобразователь измерительный активной мощности

Описание товара

Назначение преобразователя измерительного активной мощности ПИМ-200-У-4/20-Б40:

Преобразователь измерительный активной мощности ПИМ-200-У-4/20-Б40 предназначен для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового интерфейса 0-20 или 4-20 мА, гальванически изолированного от измерительных цепей. Преобразователи используются в составе измерительных и управляющих систем.

Для повышения точности преобразования входное напряжение разделено на три диапазона. Преобразователь измерительный активной мощности ПИМ-200-У-4/20-Б40 выпускается на заказ: от 20 до 200 кВт. Преобразователи ПИМ используют внешний источник питания. Состоят из замкнутого магнитопровода с двумя зазорами, в которых размещены датчики Холла, и печатной платы, на которой установлены элементы электронной схемы обработки сигнала.

Технические характеристики преобразователя измерительного активной мощности ПИМ-200-У-4/20-Б40:

Параметр	Значение
Диапазон измеряемых напряжений, кВт	20...200 (указывается при заказе)
Выходной сигнал датчика, мА	4/20 (возможно изготовление датчиков с выходом 0/20)
Диапазоны входных напряжений, В	0-380, 0-250, 0-127
Максимальный входной ток, не вызывающий дополнительной погрешности измерения, А	500
Основная приведенная погрешность, не более, %	2
Напряжение питания, В	10-30
Габаритные размеры, мм	120x110x106
Диаметр отверстия под токовую шину, мм	40
Масса, г	700

Комплект поставки ПИМ-200-У-4/20-Б40

№	Наименование	Количество
1	Преобразователь измерительный активной мощности ПИМ-200-У-4/20-Б40	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
