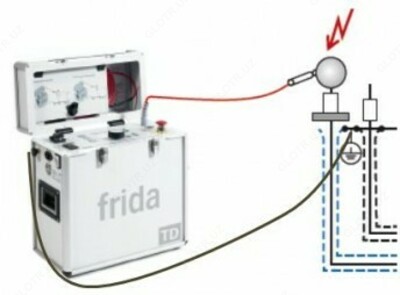

FRIDA-TD — портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты
Описание товара
-
Область применения портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD:
- Испытание высоковольтных кабелей с СПЭ-изоляцией до 20кВ.
- Испытание высоковольтных кабелей с бумажно-пропитанной изоляцией.
- Испытание электрооборудования среднего напряжения.
- Испытание оболочки кабельной линии с СПЭ-изоляцией.
- Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлектри-ческих потерь tan δ с точностью 1x 10-4.
- Диагностики кабельных линий методом измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов PD-Portable (опция).
Особенности портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD:
- Компактность, простота и портативность оборудования
- Макс. испытательное напряжение 24 кВдейст.
- Технология испытаний VLF truesinus ® (СНЧ) обеспечивает чистое синусоидальное напряжение не зависимое от нагрузки
- Быстрая и простая процедура измерения
- Автоматически и индивидуально программируемые процессы испытаний и диагностики, вкл. оценку
- Интуитивно понятное управление
- Не требуется дополнительного оборудования для проведения измерений тангенса дельта
- Встроенный накопитель данных измерений
- Передача данных через USB-порт
- Компьютеризованное управление данными испытаний и измерений с использованием специаль-ного ПО
- Встроенный отсек для хранения кабеля
- Автоматическое разрядное устройство
-
Технические характеристики портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD:
Выходное напряжение СНЧ синусоидальное напряжение 1…24 кВдейст. (34 кВпик.) СНЧ прямоугольное напряжение 1…34 кВ Постоянное напряжение ±1…34 кВ Разрешение 0,1 кВ Точность 1% Диапазон частот СНЧ 0,1…0,01 Гц Диапазон нагрузок 10 нФ...8 мкФ Макс. нагрузка 0,5 мкФ при 0,1 Гц, 24 кВдейст.
1,0 мкФ при 0,05 Гц, 24 кВдейст.
8,0 мкФ при 0,01 Гц, 18 кВдейст.Выходной ток Диапазон измерений 0…14 мА Разрешение 1 мкА Точность 1 % Измерения тангенса угла диэлектрических потерь: СНЧ синусоидальное напряжение 1…24 кВдейст Частота измерения 0,1Гц Диапазон нагрузок 10 нФ...8 мкФ Точность измерения tan δ 1x 10-4 Разрешение 1x 10-5 Регистрация токов утечки посредством устройства VSE-Box (опция) Общие данные: Напряжение питания 110…240 V, 50/60 Гц Макс. потребляемая мощность 300 Вт Разъем для передачи данных USB-2.0 Класс защиты IP54 Языки Русский, немецкий, английский Рабочая температура -10 … +50 °С Температура хранения -20 … +60 °С Размеры (Ш x В x Г) 438 x 412 x 220 мм Вес 19,5 кг -
Комплект поставки FRIDA-TD
Наименование Количество Портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD 1 Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлек-трических потерь 1 Штанга для заземления и разряда EES 40 1 Кабель заземления, 6 мм², 5м; с крепежным зажимом 1 Встроенный высоковольтный кабель со струбциной, 5м 1 Короткозамкнутая штепсельная заглушка для подсоединения внешнего блока дистанционного отключения 1 Шнур сетевого питания 1 Руководство по эксплуатации на русском языке 1 Доплнительная комплектация
Наименование Цена PD-Portable Портативная система измерения частичных разрядов и определения мест частичных разрядов PD на кабельных линиях По запросу VSE-Box устройство регистрации токов утечки По запросу Внешнее устройство аварийного отключения со световой сигнализацией режима работы уста-новки; барабан с кабелем длиной 25 м По запросу
