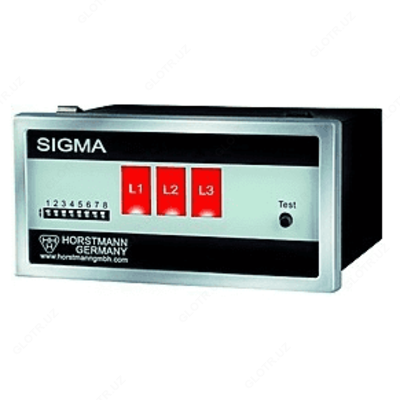

Horstmann SIGMA F+E (съемный корпус) — индикатор короткого замыкания и замыкания на землю

Описание товара

Особенности изделия

Обнаружение короткого замыкания и замыкания на землю с помощью трех однофазных датчиков тока

Индикация неисправности с указанием фазы

Значения тока срабатывания: самонастройка в зависимости от нагрузки или фиксированные значения

Режим одиночной и двойной вспышки для работы в радиальных и кольцевых сетях

В версии AC/DC доступны дополнительный источник электропитания и емкостной накопитель энергии

Ваши преимущества

Отсутствие ложных срабатываний из-за высших гармоник
Яркая светодиодная индикация неисправности
Обнаружение высокоомных замыканий на землю
Четкая индикация типа неисправности с помощью свето- диода (Sigma F+E 3 2.0)

Для дооснащения индикаторов заземления и короткого замыкания с мониторингом/управлением и функцией ука- зания направления на неисправность

Модели Sigma F+E 2.0 и Sigma F+E 3 2.0 представляют собой объединенные индикаторы короткого замыкания и замыка- ния на землю. Благодаря принципу измерения индикация замыкания на землю возможна в сетях с низкоомной, глухозаземленной и изолированной заземленной нейтралью.

Ток измеряется с помощью трех однофазных датчиков. Это позволяет обнаруживать неисправность и обеспечивать ин- дикацию для каждой фазы индивидуально.

Для обнаружения короткого замыкания существует два критерия срабатывания – фиксированное значение с задержкой срабатывания или автоматическая регулировка в зависимости от тока нагрузки.

Если превышается значение тока для выбранного критерия срабатывания (фиксированное значение или самонастройка), на неисправную фазу будет указывать яркий мигающий светодиод. Кроме того будет активирован контакт удален- ной индикации. Двойные вспышки мигающего светодиода указывают на то, что в течение времени восстановления возникла вторая неисправность, например, при попытке автоматического повторного включения. При этом снова будет замкнут контакт удаленной индикации.

Для целей тестирования и ввода в эксплуатацию значение тока срабатывания можно снизить до 10 А без изменения настроек DIP-переключателя.

Sigma F+E 2.0 AC/DC и Sigma F+E 3 2.0 AC/DC

Данные версии можно подключать к вспомогательному источнику электропитания. Если в случае неисправности пропадает вспомогательное электропитание, светодиодный индикатор может еще проработать до 8 часов с помощью заряда резервного конденсатора.

Технические данные	Sigma F+E 2.0	Sigma F+E 3 2.0
Индикатор короткого замыкания	●
Индикатор замыкания на землю	●
Метод обнаружения замыкания на землю	Короткое замыкание на землю
I>> тока срабатывания при коротком замыкании	200, 300, 400, 600, 800, 1,000, 2,000 A Автоматическая настройка по току нагрузки (IL =ток нагрузки): IL < 100 A% I>> = 400 A, IL > 100 A Y I>> = 4 x IL
tI>> задержки срабатывания	40, 80 мс	40, 80, 200, 300 мс
IE>> тока срабатывания при замыкании на землю	20, 40, 60, 80 100, 120, 160 A
tIE>> задержки срабатывания	80, 160 мс	60, 80, 200, 300 мс
Погрешность	5 % (0–630 A) 10 % (>630 A)
Индикация	Три красных светодиода для фаз: короткое замыкание двух или трех фаз (L1, L2, L3) или замыкание на землю одной фазы	Светодиодная индикация: Три красных светодиода для фаз L1, L2, L3 Один красный светодиод короткого замыкания l>> Один желтый светодиод замыкания на землю lE>
Удаленная сигнализация/связь	Два беспотенциальных контакта реле	Три беспотенциальных контакта реле
Удаленный контакт	Беспотенциальный постоянный или быстродействующий контакт Параметры контакта: 230 В переменного тока / 1 A / 62,5 ВА максимально; 220 В постоянного тока / 1 A / 60 Вт максимально.
Восстановление	Кнопкой Автоматическое восстановление по времени: 1, 2, 4 или 8 часов Удаленное восстановление	Кнопкой Автоматическое восстановление по времени: 1, 2, 4 или 8 часов Удаленное восстановление Восстановление тока Восстановление вспомогательного источника питания (только версия AC/DC)
Источник электропитания Питание от трансформатора тока Внутренний источник электропитания Внешнее вспомогательное электропитание	Долговечный литиевый элемент, время активного мигания > 900 часов, срок годности ≥ 20 лет Версия AC/DC: Резервный конденсатор, максимально 8 часов Версия AC/DC: 24 - 230 В переменного/постоянного тока
Корпус	Поликарбонат, IP40
Диапазон температур	от -30 до +70 °C
