ЭД-10-200ИТО — динамометр измерения усилий в оттяжках

Описание товара

Назначение динамометра измерения усилий в оттяжках ЭД-10-200ИТО:

Динамометр ЭД-10-200ИТО предназначен для долговременных исследований и стационарного измерения и контроля:
- усилий натяжения проводов, тросов, оттяжек;
- стрелы провеса на ВЛ;
- усилий в арматуре при изготовлении железобетонных изделий;
- поперечных связей, ригелей и анкерных конструкций.
Особенности динамометра измерения усилий в оттяжках ЭД-10-200ИТО:

В отличие от прибора ЭД-10ИТО,Для измерения установите прибор на трос (оттяжку) опорными площадками, затяните болты прижимной планки до смыкания с нижним основанием, и всё –
на цифровом табло показания усилия натяжения троса!может устанавливаться на трос стационарно, для проведения длительных исследований. Также ввиду укороченной базы (200 мм) может использоваться там, где неприменимо устройство ЭД-10ИТО, например при малой длине участка измеряемого троса.

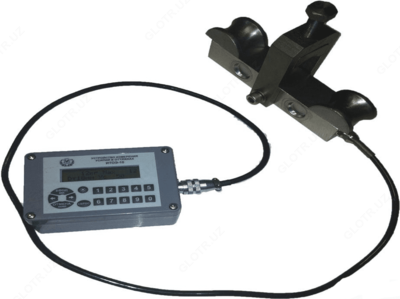

Конструктивно состоит из датчика с системой установки на трос и измерительного терминала, соединённых между собой кабелем.

Датчик устанавливается на измеряемый трос стационарно, путём затяжки болтов прижимной планки. Это немного усложняет процесс измерения по сравнению с прибором ЭД-10ИТО, однако если не требуется проведение большой серии измерений единовременно на разных тросах, данный прибор вполне может рассматриваться как средство оперативного измерения.

Для измерения необходимо установить ЭД-10-200ИТО на трос (оттяжку) опорными площадками, затяните болты прижимной планки до смыкания с нижним основанием, и все – на цифровом табло показания усилия натяжения троса!

Применение динамометра измерения усилий в оттяжках ЭД-10-200ИТО
- Для снятия силовых характеристик, воздействующих на трос в реальном времени: датчик стационарно устанавливается на трос, терминал считывает результаты измерений с определённой скважностью (до 1 раза в секунду) и передаёт данные на компьютер, где они фиксируются в отдельном файле.
- Датчик с соответствующим терминалом может использоваться как электронные весы, там, где невозможна установка и использование типовых весов: например, установив датчик на одном из тросов палиспаста большегрузного крана можно получить недорогие крановые весы, грузоподъёмность которых будет определяться только грузоподъёмностью самого крана. При нагрузках свыше 100 тонн выигрыш в цене по сравнению с обычными крановыми весами составит десятки раз.

Технические характеристики динамометра измерения усилий в оттяжках ЭД-10-200ИТО:

Параметр	Значения
Измеряемое усилие натяжения троса	от 0,02 до 10 тс
Погрешность измерения	2%
Диапазон измерения диаметров троса, мм	от 23 до 28
Температура эксплуатации	-30...+60С
Класс пылевлагозащиты	IP67
Габариты, мм	200х220х51
Масса	2 кг

Комплект поставки ЭД-10-200ИТО

Наименование	Количество
Динамометр измерения усилий в оттяжках ЭД-10-200ИТО	1
Зарядное устройство	1
Руководство по эксплуатации	1
Свидетельство о калибровке	1
Транспортный футляр	1
