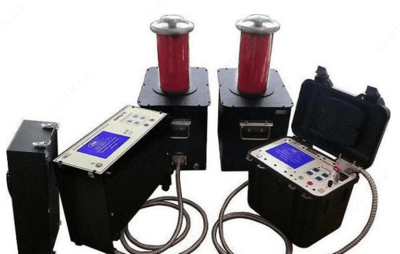

АВИЦ-120 — аппарат высоковольтный испытательный

Назначение аппарата высоковольтного АВИЦ-120:

Аппараты высоковольтные испытательные АВИЦ-120 и АВИЦ-175 предназначены для воспроизведения и измерения напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты. Модификации АВИЦ-120 и АВИЦ-175 отличаются максимальным выходным напряжение и силой постоянного тока. Предназначены для проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Аппарат высоковольтный испытательный цифровой АВИЦ-120 поставляется в 3 исполнениях:

• Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;
• Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение;
• Исполнение 3 — стальной корпус, исполнение под стойку 19′.

Особенности аппарата высоковольтного АВИЦ-120:

• Разработка и производство России;
• Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия;
• Провод межблочный — гибкий при отрицательных температурах;
• Провод питания — производства России;
• Режим проверки трансформаторного масла с фиксацией значений U;
• Запуск таймера с любого напряжения;
• Режим стабилизации тока — ПРОЖИГ;
• Режим работы с ванной испытательной АВИЦ-20П;
• Режим источника напряжения 0…230 В и тока 0…12 А;
• Режим источника больших токов 0…36 В и тока 0…100 А;
• Встроенный интерфейс USB и ПО с фотографией результата;
• Встроенное разрядное устройство;
• Встроенный диодный столб;
• Графическое и цифровое отображение напряжения и тока;
• Отсутствие коронации, гула, дребезга;
• Влагопылезащитное исполнение блоков IP54 и IP60;
• Защита экрана — поликарбонат с защитным покрытием;
• Легкий и компактный;
• Установка тока отключения от 1 до 39 мА с шагом 1 мА;
• Установка тока ограничения от 1 мА до 35 мА с шагом 1 мА;
• Фиксация значений U и I при пробое в нагрузке;
• Оптимизирован для проверки трансформаторного масла;
• Автоматический и ручной режим работы, таймер;
• Температурная защита высоковольтного блока 50 град;
• Необслуживаемый высоковольтный блок.

Описание аппарата высоковольтного АВИЦ-120:

Принцип действия аппаратов АВИЦ-120 и АВИЦ-175 основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямление этого напряжения осуществляется с помощью однополупериодного выпрямителя и внешнего сглаживающего конденсатора.

Аппарат состоит из блока высоковольтного и блока управления.

Блок управления с помощью кабеля соединяется с блоком высоковольтным. Высоковольтные блоки имеют различную высоту выпрямителей, в зависимости от выходного напряжения аппарата. Блок управления содержит регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления. Микроконтроллер, входящий в модуль управления, управляет алгоритмами включения, регулирования и отключения высокого напряжения, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на ЖКИ. Преобразование выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, в цифровой вид производится с помощью интегрального АЦП, установленного в блоке высоковольтном.

Блок высоковольтный содержит высоковольтный трансформатор, выходы которого через выпрямители и коммутатор подключены к высоковольтному выводу. Второй вывод высоковольтного трансформатора заземлён через токоизмерительный резистор. К высоковольтному выводу подключен делитель высокого напряжения.

В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется через вторичную обмотку высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).

Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок высоковольтный выполнен в виде бака, заполненного маслом.
