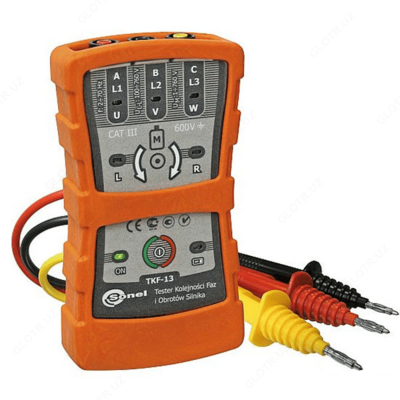

TKF-13 — указатель правильности чередования фаз и направления вращения электродвигателей

Описание товара

Назначение указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:

Указатель правильности чередования фаз TKF-13 является современным прибором, который характеризуется высоким качеством а также простотой использования. Предназначен для определения наличия напряжения трехфазных установок в диапазоне от 120 В до 690 В, индикации последовательности чередования фаз. Позволяет бесконтактным методом определять направления вращения электродвигателей и проверять правильность подключения фаз. Все результаты отражаются посредством высококонтрастных светодиодов.

Указатель реализован во влаго-, ударозащищенном корпусе, позволяющем его использование в суровых условиях окружающей среды.

Основные характеристики указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:
- Индикация наличия напряжения на фазах;
- Определение последовательности чередования фаз (прямая/обратная последовательность);
- Определение направления вращения электродвигателя (непосредственное подключение);
- Бесконтактное определение направления вращения электродвигателя;
- Самовыключение прибора.

Технические характеристики указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:

Параметр	Значения
Вид изоляции	двойная, согласно PN-EN 61010-1
Класс защиты	III 600V согласно PN-EN 61010-1
Степень защиты корпуса	IP42
Диапазон междуфазных напряжений	120 В … 760 В переменного тока
Максимальное напряжение электродвигателя	760 В переменного тока
Потребляемый ток (по каждой фазе)	<3.5 мA
Диапазон рабочих частот	2…70 Гц
Рабочая температура	-10 … +45 ^oC
Температура хранения	-20 … +60 ^oC
Диапазон влажности	20% … 80%
Автоматическое отключение	через 5 минут
Питание указателя	элемент питания щелочной SONEL 6LR61 9В

Комплект поставки TKF-13

№	Наименование	Описание	Фото	Количество	Индекс
1	TKF-13 указатель правильности чередования фаз	Указатель правильности чередования фаз TKF-13 является современным прибором, который характеризуется высоким качеством, а также простотой использования. Предназначен для определения наличия напряжения трехфазных установок в диапазоне от 120 В до 760 В, индикации последовательности чередования фаз. Позволяет бесконтактным методом определять направления вращения электродвигателей и проверять правильность подключения фаз. Все результаты отражаются посредством высококонтрастных светодиодов.		1	WMRUTKF13
2	Зажим «Крокодил» изолированный черный K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKROBL20K01
3	Зонд острый с разъемом «банан» желтый	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONYEOGB1
4	Зонд острый с разъемом «банан» красный	Используется для подключения измерительных и указательных приборов к тестируемой электроустановке. Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. Универсален и совместим с аксессуарами не только SONEL, но и других европейских производителей электроизмерительного оборудования.		1	WASONREOGB1
5	Зонд острый с разъемом «банан» черный	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONBLOGB1
6	Провод измерительный 1,2 м с разъемами «банан» черный	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2BLBB
7	Провод измерительный 1,2 м с разъемами «банан» желтый	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2YEBB
8	Провод измерительный 1,2 м с разъемами «банан» красный	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2REBB
9	Элемент питания алкалиновый 9V 6LR61	Входит в стандартную комплектацию вышеперечисленных изделий. При выборе поставщиков для комплектования приборов элементами питания на первом месте — качество.		1	#
