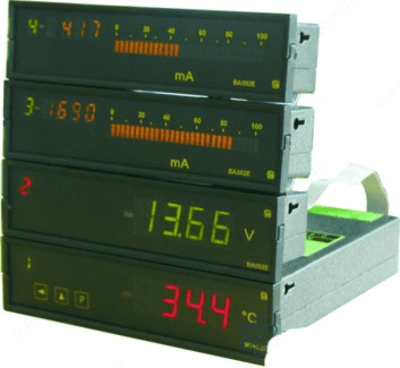

Ф0303.4 — измеритель-регулятор технологический
Описание товара
Назначение измеритель-регулятора технологического Ф0303.4:
Измеритель - регулятор технологический предназначен для измерения по нескольким каналам (от 1 до 4) или измерения и трехпозиционного регулирования сигналов постоянного тока и (или) напряжения.
Прибор может быть использован в различных технологических процессах для измерения и регулирования различных физических величин ( как измеритель температуры, измеритель давления, измеритель мощности, массы и т.п.), значение которых может быть преобразовано в сигналы постоянного тока и напряжения.
Описание измеритель-регулятора технологического Ф0303.4:
Измеритель - регулятор технологический четырехканальный. Прибор щитовой цифровой постоянного тока, узкопрофильный, с цифровой или комбинированной индикацией. Прибор, с выносными дисплеями, одновременно отображает результаты измерений по всем каналам (от 1 до 4). Прибор, с выносными дисплеями, может заменить до четырех одноканальных измерителей, что значительно снизижает затраты на оборудование. Коммутирующее устройство измерителя состоит из двух переключающих электромагнитных реле, каждое из которых программно назначается на любой из каналов измерения. Измеритель Ф0303.4-2 имеет сравнительно малую глубину (155мм). Это своийсто измерителя может быть полезно при установки в малогабаритные щиты.
Функции выполняемые измеритель-регулятором технологическим Ф0303.4:
Измерение и трехпозиционное регулирование:
- Параметров температуры.
- Параметров сигналов постоянного тока и напряжения.
- Параметров давления с применением датчиков давления.
- Параметров уровня с применением дутчиков уровня.
- Функция извлечения квадратного корня.
- Помимо работы со стандартными сигналами с датчиков 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В, работа с широким диапазоном входных сигналов по току от 0,1 мА до 1 А и по напряжению от 10 мВ до 400В.
Информация для заказа:
| 1. | Габаритные размеры | 160 × 30 × 215 (пластмассовый корпус) | 144 × 36 × 155 (металлический корпус) | |
| Код для заказа | 1 | 2 | ||
| 2. | Рабочее положение | Горизонтальное с цифровым индикатором | Горизонтальное с комбинированным индикатором | Вертикальное с цифровым индикатором |
| Код для заказа | 00 | 01 | 11 | |
| 3. | Цвет индикации встроенного дисплея | Красный | Зеленый | Желтый |
| Код для заказа | 0 | 1 | 2 | |
| 4. | Коммутирующее устройство (2 реле) |
Нет | Электромагнитное реле (5А, ~250В, =24В) |
Оптоэлектронное реле (50 мА, ~120В, =220В) |
| Код для заказа | 0 | 1 | 2 | |
| 5. | Интерфейс RS485 | Нет | Есть | |
| Код для заказа | 0 | 1 | ||
| 6. | Код диапазона измерений по каждому каналу | |||
| Код | Диапазоны измерений, мА | Допустимый ток перегрузки на входе с номинальным током, мВ | Падение напряжения на входе с номинальным током, мВ | Код | Диапазоны измерений, мА | Допустимый ток перегрузки на входе с номинальным током, мВ | Падение напряжения на входе с номинальным током, мВ |
| 00 | 0 - 0,1 ±0,1 | 0,2 | ≤ 5 | 06 | 0 - 10 ±10 | 50 | 1000 ± 100 |
| 01 | 0 - 0,2 ±0,2 | 0,4 | ≤ 5 | 07 | 0 - 20 ±20 | 50 | 1000 ± 100 |
| 02 | 0 - 0,5 ±0,5 | 1 | ≤ 5 | 08 | 0 - 50 ±50 | 100 | 1000 ± 100 |
| 03 | 0 - 1 ±1 | 2 | ≤ 5 | 09 | 0 - 100 ±100 | 250 | 1000 ± 100 |
| 04 | 0 - 2 ±2 | 4 | ≤ 5 | 10 | 0 - 200 ±200 | 500 | 200 ± 20 |
| 05 | 0 - 5 ±5 | 25 | 1000 ± 100 | 11 | 0 - 500 ±500 | 1000 | 250 ± 20 |
| 12 | 0 - 1000 ±1000 | 2500 | 20 ± 2 | ||||
| Код | Диапазоны измерений | Допустимое напряжение перегрузки на входе в течении 1 мин. | Входное сопротивление каждого канала, МОм | Код | Диапазоны измерений | Допустимое напряжение перегрузки на входе в течении 1 мин. | Входное сопротивление каждого канала, МОм |
| 20 | 0 - 10 мВ ±10 мВ | 50 мВ | 1 ± 0,2 | 28 | 0 - 5 В ±5 В | 2,5 В | 1 ± 0,2 |
| 21 | 0 - 20 мВ ±20 мВ | 100 мВ | 1 ± 0,2 | 29 | 0 - 10 В ±10 В | 50 В | 1 ± 0,2 |
| 22 | 0 - 50 мВ ±50 мВ | 250 мВ | 1 ± 0,2 | 30 | 0 - 20 В ±20 В | 100 В | 1 ± 0,2 |
| 23 | 0 - 100 мВ ±100 мВ | 500 мВ | 1 ± 0,2 | 31 | 0 - 50 В ±50 В | 250 В | 1 ± 0,2 |
| 24 | 0 - 200 мВ ±200 мВ | 500 мВ | 1 ± 0,2 | 32 | 0 - 100 В ±100 В | 250 В | 1 ± 0,2 |
| 25 | 0 - 500 мВ ±500 мВ | 1 В | 1 ± 0,2 | 33 | 0 - 250 В ±250 В | 500 В | 1 ± 0,2 |
| 26 | 0 - 1 В ±1 В | 2,5 В | 1 ± 0,2 | 35 | 0 - 75 мВ ±75 мВ | 150 мВ | 1 ± 0,2 |
| 27 | 0 - 2 В ±2 мВ | 5 В | 1 ± 0,2 | 36 | 0 - 150 мВ ±150 мВ | 300 мВ | 1 ± 0,2 |
| Код | Диапазон преобразования | Разрешающая способность по исполнениям | Диапазон измерений для зависимости измеряемой величины от входного сигнала | ||
| горизонтальное | вертикальное | линейной | с функцией извлечения квадратного корня | ||
| 40 | 0 … 5 мА | 1 мкА | 10 мкА | 0 … 5 мА | 0,1 … 5 мА |
| 41 | 0 … 20 мА | 10 мкА | 100 мкА | 0 … 20 мА | 0,4 … 20 мА |
| 42 | 4 … 20 мА | 10 мкА | 100 мкА | 4 … 20 мА | 4,32 … 20 мА |
| 43 | 0 … 10 В | 10 мВ | 100 мВ | 0 … 10 В | 0,1 …10 |
| 7. | Количество выносных дисплеев | Нет | 1 | 2 | 3 |
| Код для заказа | 0 | 1 | 2 | 3 |
| 8. | Исполнение | Общепромышленное | Экспортное | Тропическое |
| Код для заказа | 0 | 1 | 2 |
| 9. | Вид приемки | Приемка ОТК | Поверка ЦСМ |
| Код для заказа | 0 | 1 |
| 8. | Шкала. Код единицы измеряемой величины |
| Международное | Код заказа | Русское | Код заказа | Международное | Код заказа | Русское | Код заказа |
| Нет обозначения | 000 | Нет обозначения | 000 | mm3 | 018 | мм3 | 118 |
| μA | 001 | мкА | 101 | cm3 | 019 | см3 | 119 |
| mA | 002 | мА | 102 | dm3 | 020 | дм3 | 120 |
| A | 003 | А | 103 | m3 | 021 | м3 | 121 |
| kA | 004 | кА | 104 | g | 022 | г | 122 |
| µV | 005 | мкВ | 105 | kg | 023 | кг | 123 |
| mV | 006 | мВ | 106 | t | 024 | т | 124 |
| V | 007 | В | 107 | kgf/mm2 | 025 | кгс/мм2 | 125 |
| kV | 008 | кВ | 108 | kgf/cm2 | 026 | кгс/см2 | 126 |
| % | 009 | % | 109 | kgf/dm2 | 027 | кгс/дм2 | 127 |
| °C | 010 | °C | 110 | kgf/m2 | 028 | кгс/м2 | 128 |
| mm | 011 | мм | 111 | mPa | 029 | мПа | 129 |
| cm | 012 | см | 112 | Pa | 030 | Па | 130 |
| m | 013 | м | 113 | kPa | 031 | кПа | 131 |
| mm2 | 014 | мм2 | 114 | MPa | 036 | МПа | 136 |
| cm2 | 015 | см2 | 115 | cm3/3h | 032 | см3/3ч | 132 |
| dm2 | 016 | дм2 | 116 | dm3/h | 033 | дм3/ч | 133 |
| m2 | 017 | м2 | 117 | m3/h | 034 | м3/ч | 134 |
| pH | 035 | pH | 135 | ||||
