РАД-256М — регистратор автономный долговременный

Mahsulot tavsifi

Назначение регистратора автономного долговременного РАД-256M:

Регистраторы автономные РАД -256 М ( далее – регистраторы ) предназначены для измерений постоянного электрического напряжения .

Описание регистратора автономного долговременного РАД-256M:

Принцип действия регистраторов состоит в преобразовании входных сигналов постоянного напряжения по заданной пользователем программе с помощью аналого - цифрового преобразователя в двоичный цифровой код , регистрации цифровых отсчетов в запоминающем устройстве , накоплении и хранении результатов измерений во внутренней памяти с последующей передачей в ПЭВМ по каналу связи .

Основное назначение регистраторов – измерение напряжения устройств катодной защиты , дренажной защиты с использованием шунта .

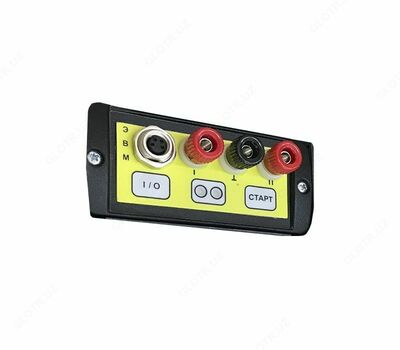

Регистраторы выполнены в виде моноблока в металлическом корпусе и имеют два канала измерений . Регистраторы состоят из микроконтроллера , аналого - цифрового преобразователя , постоянного запоминающего устройства с программой работы в различных режимах , оперативного запоминающего устройства статического типа для хранения результатов измерений , таймера , интерфейса для обмена с ПЭВМ , индикатора состояния , элементов для подключения к внешним цепям измеряемых напряжений и ряда других узлов . Установка режимов работы регистратора производится с помощью ПЭВМ через последовательный порт RS-232. На лицевой панели регистратора расположены три клеммы и разъем miniDIN для подключения к ПЭВМ . На задней панели корпуса регистратора имеется батарейный отсек для размещения элементов питания .

Питание регистраторов осуществляется от двух электрохимических элементов питания типоразмера АА (LR6 по стандарту IEC) с номинальным напряжением 1,5 В .

Технические характеристики регистратора автономного долговременного РАД-256M:

Параметр	Значение
Число входных каналов	2
Входное сопротивление , МОм , не менее	9
Диапазоны измерений напряжения постоянного тока ( единица младшего разряда ), В	от минус 100 до 100 (0,2) от минус 10 до 10 (0,02) от минус 1 до 1 (0,002) от минус 0,1 до 0,1 (0,0002)
Пределы допускаемой основной абсолютной погрешности измерений напряжения , В	± (0,002 - Х + 2 - k), где Х – измеренное значение , k – единица младшего разряда
Дополнительная погрешность измерений напряжения , обусловленная отклонением температуры окружающей среды от нормальной на каждые 10 ° С , не более	0,5 основной
Коэффициент подавления помех нормального вида частотой 50 Гц , дБ , не менее	40
Задаваемые периоды измерений напряжения , с	0,0003; 0,5; 1; 2; 5; 10; 20; 30; 60; 120
Максимальное количество результатов измерений , хранимых в памяти регистратора	475200 для одного канала 237600 ( пар измерений ) для двух каналов
Напряжение питания , В	от 1,7 до 3,3
Ток потребления при номинальном напряжении питания (3,0 ± 0,1) В : - в режиме измерений , мА , не более - в режиме хранения , мА , не более	20 0,2
Температура окружающего воздуха , ° С	от минус 30 до 50
Относительная влажность воздуха ( при 25 ° С ), %	от 20 до 95
А тмосферное давление , кПа	от 84 до 106
Габаритные размеры ( длина × ширина × высота ), мм , не более	80 × 90 × 40
Масса , кг , не более	0,2
Средняя наработка на отказ , ч , не менее	20000
Средний срок службы , лет	5

Комплект поставки РАД-256М

№	Наименование	Количество
1	Регистратор автономный РАД -256 М	1
2	Программа задания режимов работы и обработки результатов измерений RAD.exe	1
3	Руководство по эксплуатации	1
4	Инструкция	1
5	Жгут ТАЖ -002	1
6	Сумка	1
