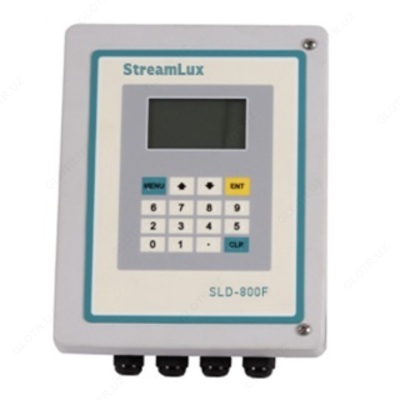

SLD-800 — расходомер для загрязненных жидкостей

Mahsulot tavsifi

Назначение расходомера для загрязненных жидкостей SLD-800:

Расходомеры SLD-800 предназначены для непрерывного измерения расхода сильно загрязнённых, многофазных или загазованных жидкостей. В том числе: буровые или цементные растворы, сырая нефть, аэрированная вода, отстои и суспензии, абразивные среды, пульпообразное сырье.

Ультразвуковые расходомеры SLD-800 используют накладные датчики и не контактируют с жидкостью. Это позволяет применять их в качестве универсального решения для самого широкого спектра задач. Настройка и калибровка под конкретную связку труба/жидкость производится на месте монтажа напрямую через меню прибора и занимает не более 10 минут.

Описание расходомера для загрязненных жидкостей SLD-800:

Измерения возможны на трубопроводах малых и больших диаметров, из практически любых материалов и при любом давлении. Прибор отлично функционирует в большинстве климатических зон нашей страны и имеет исполнение корпуса по классу защиты IP66.

Накладные датчики

Накладные ультразвуковые датчики монтируются без врезки в трубу. Полностью отсутствует риск засорения расходомера и исключается необходимость его чистки. При этом монтаж и настройка расходомера очень проста и может быть произведена любым специалистом техслужбы всего за несколько минут.

Вы избегаете контакта с жидкостью, хлопот по врезке, и чистке датчиков. А также необходимости остановки техпроцесса для монтажа и/или поверки приборов.

Автоматизация

Расходомер SLD-800F отлично подходит для интеграции в АСУТП. Входящие уже в базовую комплектацию коммуникационные порты позволяют удалённо обрабатывать данные о расходе жидкости. А выбирая решение по автоматизации от наших партнёров, вы получаете необходимый результат с лучшими показателями скорости и качества. Вы сокращаете затраты на обслуживание техпроцесса и получаете конкурентное преимущество.

Надежноть

Только расходомеры SLD-800 предоставляют гарантийный срок в 24 месяца. Это в два раза больше, чем гарантия от любого другого производителя допплеровских расходомеров на российском рынке. В том числе и именитых европейских брендов. Средний срок службы прибора составляет 8 лет. Вы застрахованы от дополнительных затрат из-за поломок оборудования на долгие годы.

Принцип действия расходомера для загрязненных жидкостей SLD-800:

Расходомеры SLD-800 используют эффект изменения частоты звука, отражающегося от движущихся частиц. По аналогичному принципу работают радары ГИБДД.

Датчик расходомера излучает сигнал, направленный в поток жидкости. Этот сигнал отражается присутствующими в жидкости твёрдыми частицами или газовыми пузырьками. Частота отраженного сигнала отличается от исходной из-за движения жидкости (эффект Доплера). Контроллер расходомера измеряет сдвиг частоты и определяет значение скорости жидкости.

Технические характеристики расходомера для загрязненных жидкостей SLD-800:

Параметр		Значение
Тип трубопровода		Полностью заполненный в месте измерения
Диаметр трубопровода		40 - 4000 мм
Погрешность измерения расхода		0,5% - 2%
Доля примесей		От 100 ppm, как минимум 20% частиц должны быть более 100 мкм
Расстояние от датчиков до прибора		10 метров
Диапазон измерения скоростей потока		±0,05 - ±12 м/с
Виды жидкостей		Любые в том числе: сточные воды, обработанные стоки, аэрированная вода, отстои и суспензии, химикалии и растворители, вязкие жидкости, абразивные среды, пульпообразное сырье, кислоты и щелочи
Класс защиты	Прибор	IP66
	Датчики	IP68
Дисплей		ЖК с подсветкой, 2х8 символов
Выходные сигналы (для съема и передачи информации по каналам связи)	Релейный	Дозирование, сигнализация
	Частотный	Дозирование
	Токовый	4 - 20 мА (скорость потока)
Архив		Записи результатов измерений за сутки/месяц/год; накопительный расход; отключения питания; изменения статуса прибора
Диапазон температур	Датчики накладные	-20…+120 °С
	Датчики накладные (высокотемпературные)	-20…+250 °С
	Вычислительный блок	-20…+60 °С
Питание		220В / 24В АКБ на 50 часов
