FHP2P01 — селективный измеритель мощности для PON сетей, 1310/1490/1550 нм

Mahsulot tavsifi

Описание селективного измерителяь мощности для PON сетей, 1310/1490/1550 нм FHP2P01:

FHP2P01 – это селективный измеритель мощности для пассивных оптических сетей (PON). Он специально разработан для удовлетворения быстрорастущего рынка FTTx с PON технологиями. Прибор способен измерять мощность на всех трех длинах волн 1310, 1490 и 1550 нм, передающих данные, голос и видео (triple-play сервисы) по одному волокну. Прибор подключается в разрыв линии, пропуская через себя нисходящий трафик на 1490/1550 нм и восходящий импульсный трафик от ONT на 1310 нм в то время когда ONT находится в режиме ожидания. Простой в управлении и точный в измерениях – это идельный прибор для инсталляции и пуско-наладки PON сетей (APON, BPON, EPON и GPON).

Особенности селективного измерителяь мощности для PON сетей, 1310/1490/1550 нм FHP2P01:
- Бюджетный, размером с ладонь, для полевых и лаболаторных измерений;
- Ручные настройки измерений и режим Прошел / Не прошел;
- Удобный интерфейс;
- Большой цветной экран и LED индикаторы;
- Отображение результатов PON сигнала на трех длинах волн (1310, 1490, 1550 нм);
- Подключение в разрыв линии, измерения в сквозном режиме;
- Обнаружение и измерение восходящего импульсного трафика на 1310 нм;
- Поддержка APON, BPON, EPON и GPON техногий;
- Индикаторы результата теста: Прошел, Не прошел, Ошибка;
- Настраиваемые пользователем пороговые значение (до 10 шт.);
- Автовыключение;
- Индикация низкого заряда батареи;
- USB-интерфейс.

Технические характеристики селективного измерителяь мощности для PON сетей, 1310/1490/1550 нм FHP2P01:

Параметр	Значение
Длина волны	1310 нм	1490 нм	1550 нм
Диапазон измерений (непрерывный трафик)	-30 ~ +16 дБм	-40 ~ +16 дБм	-40 ~ +16 дБм
Диапазон измерения импульсного сигнала (1310 нм)	-30 ~ +16 дБм	-	-
Спектральный диапазон	1260 ~ 1360 нм	1480 ~ 1500 нм	1539 ~ 1565 нм
Тип коннектора	Сменный FC/PC, SC/PC; ST/PC (опционально)
Тип детектора	InGaAs
Вносимые потери	1,5 дБ
Точность	± 0,5 дБ
Линейность	± 0,2 дБ

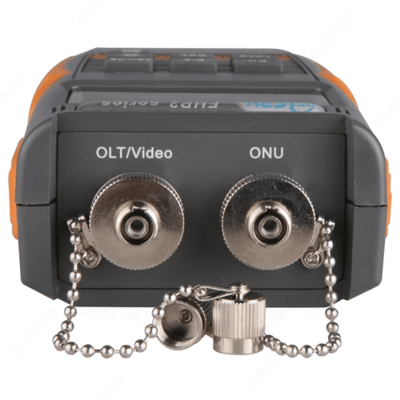

Интерфейсы	2 оптических порта: для 1310 нм от ONT, для 1490/1550 нм от OLT
Коммуникационный порт	USB
Встроенная память	900 результатов
Автовыключение	Есть
Подстветка	Есть
Частота обновления экрана	2,5 Гц
Установка пороговых значение	до 10 шт. (настраиваются через ПО на ПК)
Дисплей	цветной TFT дисплей 2,8’
Питание	НЕПЕРЕЗАРЯЖАЕМЫЕ батареи АА, 2 шт., адаптер AC/DC питания
Температура хранения	-20 ~ +70 °C
Температура эксплуатации	-10 ~ +50 °C
Влажность	0% ~ 95% (без конденсата)
Габариты (ДхШхВ)	190 х 150 х 55 мм
Вес (нетто)	400 г

Комплект поставки FHP2P01

№	Наименование	Количество
1	Селективный измеритель мощности для PON сетей FHP2P01, 1310/1490/1550 нм	1
2	Сменный коннектор FC/PC	2
3	Сменный коннектор SC/PC	2
4	USB-кабель	1
5	Неперезаряжаемая батарея	2
6	AC/DC зарядное устройство	1
7	Заводской калибровочный сертификат (англ. язык)	1
8	Инструкция быстрой настройки (англ. язык)	1
