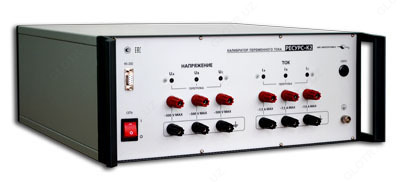

Ресурс-К2М — калибратор переменного тока

Mahsulot tavsifi

Отличительные особенности калибратора переменного тока Ресурс-К2М:
- Эталон для калибровки, поверки и испытаний измерителей ПКЭ, соответствующих требованиям ГОСТ Р 51317.4.30–2008, ГОСТ Р 51317.4.7–2008, ГОСТ Р 8.655–2009 и ГОСТ 13109–97;
- Модификация калибратора переменного тока «Ресурс–К2» с улучшенными метрологическими характеристиками.
Функциональные возможности калибратора переменного тока Ресурс-К2М:
- Формирование трехфазной системы сигналов напряжения и тока сложной формы, состоящих из сигналов основной частоты, n-ых гармонических (n изменяется от 2 до 50) и m-ых интергармонических (m изменяется от 1 до 49) составляющих;
- Задание параметров напряжения, силы тока, угла фазового сдвига и мощности с высокой точностью;
- Задание динамических сигналов (провалов напряжения, временных перенапряжений, колебаний напряжения).
Область применения калибратора переменного тока Ресурс-К2М:
- Метрологическое обеспечение контроля качества электрической энергии;
- Метрологическое обеспечение производства измерителей ПКЭ;
- Калибровка, поверка и испытания приборов для контроля и анализа качества электрической энергии, других средств измерений переменного напряжения и силы тока промышленной частоты.
Задаваемые параметры калибратора переменного тока Ресурс-К2М:
- ПКЭ:
  - Установившееся отклонение напряжения;
  - Отклонение частоты;
  - Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
  - Коэффициент искажения синусоидальности напряжения;
  - Коэффициент n-ой гармонической составляющей напряжения;
  - Коэффициент m-ой интергармонической составляющей напряжения;
  - Длительность и глубина провала напряжения;
  - Длительность и коэффициент временного перенапряжения;
  - Размах и частота колебаний напряжения;
  - Кратковременная и длительная дозы фликера.
- Параметры напряжения:
  - Среднеквадратические значения фазных и междуфазных напряжений;
  - Среднеквадратические значения симметричных составляющих напряжения;
  - Значение частоты.
- Параметры силы тока:
  - Среднеквадратическое значение силы тока;
  - Среднеквадратические значения симметричных составляющих силы тока;
  - Коэффициент искажения синусоидальности силы тока;
  - Коэффициент n-ой гармонической составляющей силы тока;
  - Коэффициент m-ой интергармонической составляющей силы тока;
- Параметры угла фазового сдвига:
  - Угол фазового сдвига между фазными напряжениями основной частоты;
  - Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений;
  - Угол фазового сдвига между фазными токами основной частоты;
  - Угол фазового сдвига между напряжением и током основной частоты;
  - Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока;
  - Угол фазового сдвига между симметричными составляющими напряжений и токов;
- Параметры мощности:
  - Активная фазная и трехфазная мощность;
  - Реактивная фазная и трехфазная мощность;
  - Полная фазная и трехфазная мощность;
  - Активная мощность обратной и нулевой последовательностей напряжения и тока.

Технические характеристики калибратора переменного тока Ресурс-К2М:

Параметр		Значение
Каналы напряжения		3
Каналы тока		3
Диапазоны выходного фазного напряжения		от 2,2 до 330 В
		от 0.57 до 86.6 В
Диапазоны выходного тока		от 5 мА до 7,5 А
		от 1 мА до 1,5 А
Диапазон углов сдвига фаз		от -180° до 180°
Погрешность формирования сигналов напряжения и тока		0,05%
Частота основного сигнала		от 42.5 до 69 Гц
Сигналы тока и напряжения содержат гармонические и интергармонические составляющие	гармонические	с 1 по 50
	интергармонические	с 1 по 49
Ввод параметров эталонного сигнала		через интерфейс RS-232 от управляющего компьютера
Габаритные размеры калибратора		не более (540 x 490 x 190) мм
Масса калибратора		не более 35 кг
Температура окружающего воздуха		от плюс 10 до плюс 25°С
Относительная влажность воздуха		не более 80 % при плюс 20°С
Атмосферное давление		от 84 до 106,7 кПа

Характеристика выходного сигнала	Диапазон значений	Пределы допускаемой погрешности(абсолютной ∆; относительной δ, %)	Дополнительные условия
Характеристики сигналов в каналах напряжения
Действующее значение фазного напряжения Uф, В	(0,01-1,44)·Uном.ф	± (0,05+0,01·(\|Uном.ф/Uф-1\|)) (δ)	Uном.ф=220 В
			Uном.ф=(100 / √3) В
Действующее значение междуфазного напряжения Uмф, В	(0,01-1,44)·Uном.мф	± (0,05+0,01·(\|Uном.мф/Uмф -1\|)) (δ)	Uном.мф=220·√3 В
			Uном.мф=100 В
Частота f, Гц	45-65	± 0,005 (∆)	–
Коэффициент несимметрии напряжений по обратной K2U и нулевой K0U последовательности, %	0-30	± 0,1 (∆)	0,7·Uном≤U<1,4·Uном
Коэффициент искажения синусоидальности напряжения KU, %	0,1-30	±(0,3+0,03·(KUmax/KU -1)) (δ)	0,7·Uном≤U<1,4·Uном
			KUmax=30
Коэффициент n–ой 1)гармонической составляющейнапряжения KU(n), %	0,05-30	±(0,25+0,025·(KU(n))max/(KU(n)-1))(δ)	0,7·Uном≤U<1,4·Uном
			KU(n))max=30
Угол сдвига фаз между фазными напряжениями основной частоты φU	от минус 180° до плюс 180°	± 0,03° (∆)	0,7·Uном≤U<1,4·Uном
Угол сдвига фаз между первой и n–ой гармонической составляющей фазного напряжения φ1,n2)	от минус 180° до плюс 180°	± 0,1° (∆)	0,7·Uном≤U<1,4·Uном
Характеристики сигналов тока
Действующее значение силы тока, I А	(0,001-1,5)·Iном	± (0,05+0,01·(\|Iном / I-1\|)) (δ)	Iном=5
			Iном=1
Амплитудное значение силы тока Iа, А	(0,001-1,5)·√2·Iном	-	Iном=5
			Iном=1
Коэффициент искажения синусоидальности сигнала KI, %	0,1-100	±(0,3+0,01·(KImax / KI -1)) (δ)	0,1·Iном≤I≤1,5·Iном
Коэффициент n–ой 1) гармонической составляющей тока KI(n), %	0,05-100	±(0,2+0,008·(KI(n)max/KI(n) -1)) (δ)	0,1·Iном≤I<1,5·Iном
Угол сдвига фаз между сигналами основной частоты в каналах напряжения и тока φUI	от минус 180° до плюс 180°	± 0,03° (∆)	0,1·Iном≤I ≤1,5·Iном
			0,7·Uном≤ U<1,4·Uном
Угол сдвига фаз между n–ми1) гармоническими составляющими сигналов в каналах напряжения и тока φUI(n)	от минус 180° до плюс 180°	± 0,3° (∆)	0,1·Iном≤I≤1,5·Iном
			0,7·Uном≤U<1,4·Uном
			KI(n) ≥ 0,2%
			KU(n) ≥ 0,2%
Характеристики мощности (фиктивной мощности)
Активная мощность P, Вт (PН=Iном·Uном)	от 0,01·Iном·Uном до 4,5· Iном·Uном	± (0,1 + 0,02·(\|PН / P-1\|)) (δ)	при φ=0 º
		± (0,15 + 0,03·(\|PН / P-1\|)) (δ)	при \|φ\|=60 º
Реактивная мощность Q, Вар (QН=Iном·Uном)	от 0,01·Iном·Uном до 4,5·Iном·Uном	± (0,1 + 0,02·(\|QН / Q-1\|)) (δ)	при φ=90 º
		± (0,15 + 0,03·(\|QН / Q-1\|)) (δ)	при \|φ\|=60 º
1) n изменяется от 2 до 40;
2) фазовый угол n – ой гармоники φn при нулевом значении фазового угла первой гармоники
