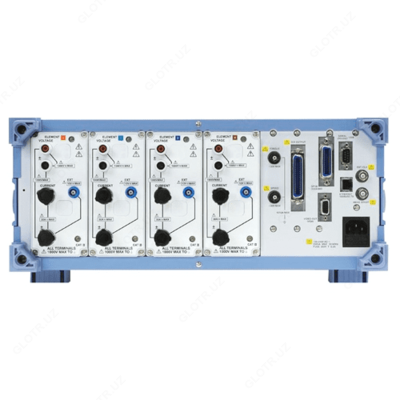

WT3000 — анализатор мощности прецизионный

Mahsulot tavsifi

Описание анализатора мощности прецизионного WT3000:

Измерители мощности серии WT3000 точно измеряют характеристики электрической мощности приборов, которые генерируют, преобразуют или потребляют электричество.

Серия WT3000 представлена в четырех вариантах исполнения:
- WT3001E - прецизионный анализатор мощности с одним входным элементом;
- WT3002E - прецизионный анализатор мощности с двумя входным элементами;
- WT3003E - прецизионный анализатор мощности с тремя входным элементами;
- WT3004E - прецизионный анализатор мощности с четырьмя входным элементами.

Технические характеристики анализатора мощности прецизионного WT3000:

Параметр		Значение
		WT3001E	WT3002E	WT3003E	WT3004E
Погрешность по мощности 50–60 Гц		0,02 % отсчета + 0,04 % диапазона
Частотный диапазон	по мощности	пост. ток/ 0,1 Гц ... 1 МГц
	по току/напряжению	1 МГц
Количество входных модулей		1	2	3	4
Диапазоны измерения напряжения		от 0…15 В до 0…1000 В
Диапазоны измерения тока	прямое подключение	от 0…5 мА до 0…2 А или от 0…0,5 А до 0…30 А
	внешний датчик	от 0…50 мВ до 0…10 В
Основные измеряемые параметры		Напряжение, ток, активная/реактивная/полная мощность, коэффициент мощности, фазовый угол, частота, пиковое значение напряжения/тока, пик-фактор
Потребляемая мощность		(Вт´ч/А´ч/Вар´ч/ВА´ч)
Пик фактор		Максимум 300
Удержание максимума		Да
Одновременное измерение сренеквадр. значения напряжения		Да
Усреднение активной мощности		Да (определяется пользователем)
Измерение частоты		2 канала (до 8 каналов с опц. / FQ)
Измерение КПД		Да
Измерение характеристик электро двигателей		Вращающий момент; скорость вращения (/MTB); 4 входа (опция)
Дополнительные входы		Нет
БПФ спектральный анализ		Да (/G6) (опция)
Функции, определяемые пользователем		Да (20 функций)
Измерение гармоник		(/G6) (опция)
Измерение гармоник по стандарту lEC		(/G6) (опция)
lEC измерение фликера		(/FL) (опция)
Циклические измерения		(/CC) (опция)
Вычисления дельты		(/DT) (опция)
ЦА выходы		20 каналов (/DA) (опция)
Память для сохранения данных		Примерно 30 MB
Экран		21,3 см, VGA TFT цветной
Формат вывода данных	Стандарт	Числовой, форма сигнала, самописец
	Опция	Векторный, гистограмма /G6
Частота выборки		примерно 200 квыб /с
Интерфейсы		GP-IB/BS-232 (/C2) (опция); USB (/C12) (опция); VGA выход (/V1) (опция); Ethernet (/C7) (опция)
Интервал обновления данных (с)		0,05/ 0,1/ 0,25/ 0,5/ 1/ 2/ 5/ 10/ 20
Внешний носитель		PC card/USB (/C5) (опция)
Встроенный принтер		(/B5) (опция)

Комплект поставки WT3000

№	Наименование	WT3001E	WT3002E	WT3003E	WT3004E
1	Анализатор мощности прецизионный серии WT3000	1	1	1	1
2	Шнур питания	1	1	1	1
3	Комплект адаптеров безопасных клемм 758931	1	2	3	4
4	Дополнительный предохранитель	1	1	1	1
5	Резиновые ножки	1	1	1	1
6	Защитная крышка токовых входов	1	1	1	1
7	Руководство пользователя	1	1	1	1
