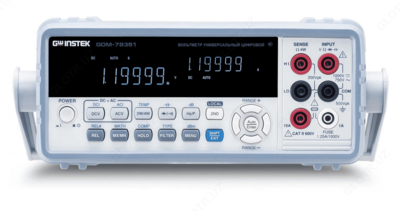

GDM-78351 — вольтметр универсальный

Mahsulot tavsifi

Особенности универсального вольтметра GDM-78351
- Базовая погрешность: ±0,012%
- Измерение с учетом формы сигнала и искажений (True RMS)
- 5 ½ разрядов, динамический диапазон 120.000
- 12 параметров и режимов: одновременное измерение 2-х параметров (ток/ напряж., сопротивл./ ток и пр.)
- Измерение бросков пускового тока с функцией удержания(Ipk hold)
- 2-х и 4-х проводная схема измерения сопротивления
- Автоматический и ручной выбор предела, удержание показаний
- Функции математики (MX+B, 1/X, %), сравнение (comp)
- Макс/мин, относит измерения (rel), dB / dBm
- Флюорисцентный двухстрочный дисплей
- Интерфейсы USB, RS-232 (опция – КОП)
- Вход/выход (I/O), управление внешними устройствами
- Настраиваемая скорость измерений (макс.320 изм/с)

Технические характеристики универсального вольтметра GDM-78351

Характеристики	Параметры	Значения
Постоянное напряжение	Пределы измерений	100 мВ / 1 / 10 / 100 / 1000 В
	Разрешение	1 / 10 мкВ / 0,1 / 1 / 10 мВ
	Погрешность измерения	±(0,012 % + 5...8 ед. сч.)
	Входной импеданс	10 МОм или 10 ГОм (для диапазонов 100 мВ / 1 В)
Переменное напряжение(AC+DC, TRUE RMS)	Пределы измерений	100 мВ / 1 / 10 / 100 / 750В
	Разрешение	1 / 10 мкВ / 0,1 / 1 / 10 мВ
	Погрешность измерения	±(1,0% + 100 ед. сч.) – 20 Гц...45 Гц ±(0,2 % + 100 ед. сч.) – 45 Гц...10 кГц ±(1,0...1,5 %+ 100...300 ед. сч.) – 10 кГц...30 кГц ±(3,0...5,0 %+ 200...300 ед. сч.) – 30 кГц...100 кГц
	Входной импеданс	1 МОм / 100 пФ
Постоянный ток	Пределы измерений	10 / 100 мА / 1 А / 10 А
	Разрешение	100 / 1000 нА / 0,01 мА / 0,1 мА
	Погрешность измерения	±(0,05 % + 15 ед. сч.) для диапазонов 10/100 мА ±(0,2% + 5 ед.сч.) для диапазонов 1 / 10 А
Переменный ток (AC + DC, TRUE RMS)	Пределы измерений	10 мА / 100 мА / 1 А / 10 А
	Разрешение	100 / 1000 нА / 0,01 мА / 0,1 мА
	Частотный диапазон	20Гц...10 кГц
	Погрешность измерения	±(1,5% + 100 ед. сч.) – 20 Гц...45 Гц ±(0,5 % + 100 ед. сч.) – 45 Гц...2 кГц ±(2,0 % + 200 ед. сч.) – 2 кГц...10 кГц
Сопротивление	Пределы измерений	100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
	Разрешение	1 / 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
	Погрешность измерения	±(1,5 % + 100ед. сч.) – 20 Гц...45 Гц
Частота	Диапазон частот	10 Гц...1 МГц
	Чувствительность	40 мВ (10 Гц...100 кГц); 300 мВ (100 кГц...1 МГц)
	Погрешность измерения	±(0,01 % + 3 ед. сч.)
Емкость	Пределы измерений	10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ
	Разрешение	0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ
	Погрешность измерения	±(2.0% + 4...10 ед счета)
Прозвон цепи	Порог срабатывания	0,01...1000 Ом (плавно регулируется)
	Тестовый ток	1 мА
	Защита входа	500 В
Температура	Предел измерений	-200...+300°С
	Разрешение	0,01 °С
	Погрешность измерения	±0,2 °С
	Термопары	Поддержка термопар J, K, T типов (не входят в комплект поставки)
Испытание P-N перехода	Тестовый ток/напряжение	1 мА / 6 В
Дисплей	Формат индикации	Двухстрочный (VFD), 5 1/2 разряда макс. (с дополн. индикатором)
Дисплей	Скорость измерений	S(медленно) / 10 изм/с; M(средне) /40 изм/с; F(быстро) / 320 изм/с
Общие данные	Напряжение питания	100 / 120 / 220 / 230 В (±10 %), частота 50 / 60 Гц
	Память	10 профилей (до 255 последовательных шагов каждый)
	Интерфейс	USB (режим USBCDC и USBTMC), RS - 232, доп. вх./вых. (I / O)
	Габаритные размеры	265 х 107 х 302 мм
	Масса	2,9 кг

	2nd Display
1st Display	ACV	ACI	DCV	DCI	Freq.	R
ACV	•	•	•	•	•	X
ACI	•	•	•	•	•	X
DCV	•	•	•	•	X	X
DCI	•	•	•	•	X	X
Freq.	•	•	X	X	•	X
R	X	X	X	X	X	•

Комплект поставки GDM-78351

№	Наименование	Количество
1.	Универсальный вольтметр GDM-78351	1
2.	Комплект измерительных проводов GTL-207	1
3.	Программное обеспечение (CD-диск)	1
4.	Руководство по эксплуатации	1
5.	Шнур питания	1
