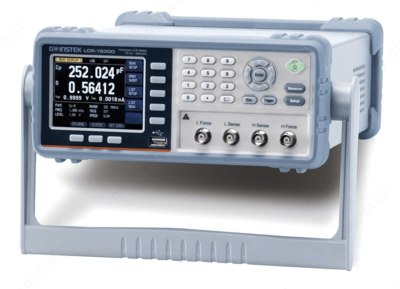

LCR-76100 — измеритель импеданса прецизионный

Mahsulot tavsifi

Описание измерителя импеданса прецизионного LCR-76100:

Измерители импеданса прецизионные LCR-76100 производства компании Good Will Instrument Co., Ltd. (GW Instek).

Особенности измерителя импеданса прецизионного LCR-76100:
- Базовая погрешность: ±0,05 %
- 5 моделей с диапазонами частот: 10 Гц…300 кГц (76300), 10 Гц…200 кГц (76200), 10 Гц…100 кГц (76100), 10 Гц…20 кГц (76020), 10 Гц…2 кГц (76002)
- Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (Rdc), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
- Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстрая/ средняя/ медленная)
- Параллельная/ последовательная схема замещения
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256)
- Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»
- Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»)
- Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)
- Большой графический ЖК-дисплей, разрешение 6 разрядов
- Удобный одноуровневый пользовательский интерфейс
- Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box)
- Интерфейс: RS-232 (SCPI), USB host, Handler (сортировщик)
- Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (максимально 1.000 точек).

Технические характеристики измерителя импеданса прецизионного LCR-76100:

Диапазон индикации измерительного параметра

Параметр	Значение
Сопротивление (R, Z, IXI)	≤100 МОм с максимальным разрешением 0,01 мОм
Сопротивление на постоянном токе (Rdc)	≤100 МОм с максимальным разрешением 0,01 мОм
Проводимость (G, B, IYI)	≤1000 См с максимальным разрешением 0,01 нСм
Ёмкость (C)	≤10 Ф с максимальным разрешением до 0,01 нФ
Индуктивность (L)	≤10 кГн с максимальным разрешением до 0,01 мГн
Добротность (Q)	0,00001 - 99999,9
Тангенс угла потерь (D)	0,00001 - 9,999991
Фазовый сдвиг (Z-9d)	-179,999.179,999°
Фазовый сдвиг (Z-0r)	-3,14159 ~ 3,14159
Базовая погрешность	± 0,05 % - в режиме Медленно/ Средне (Slow / Med)
(R, Z, X, G, Y, B, L, C)	± 0,1 % - в режиме Быстро (Fast)

Тест сигнал

Параметр	Значение
Частота тест - сигнала	10 Гц ...300 кГц ( LCR - 76300), 10 Гц ...200 кГц ( LCR - 76200), 10 Гц ...100 кГц ( LCR - 76100), 10 Гц ...20 кГц ( LCR - 76020), 10 Гц ...2 кГц ( LCR - 76002)
Разрядность уст. частоты	4 разряда
Погрешнос ть установки	±0,01 %
Уровень тест - сигнала	Напряжение 10 мВ - 2 В (±10%), в реж. стабилиз.( CV ) 10 мВ - 2 В (±6%) Ток 100 мкА - 20 мА(±10%), реж. стабилиз.( C С ) 100мкА - 20 мА (±6%)
Погреш . уст. уровня ( U / I )	± 6 % ... ±10% в зав. от режима
Вых . импеданс источника	30 / 50/ 100 Ом ( переключаемый )
Запуск измерений	Внутр ( а втоматический ) , ручной , внешний, по шине RS ( INT , MAN , EXT , BUS )

Постоянное смещение (DC BIAS)

Параметр	Значение
Внутренний источник	0В ...±2,5В
Погрешность установки	±0,5%+ 5 мВ
Внешн ий источник	± 45 В (потребуется опция соед. площадки LCR - 16 )
