| Параметры |
LCR-78205 |
LCR-78210 |
LCR-78220 |

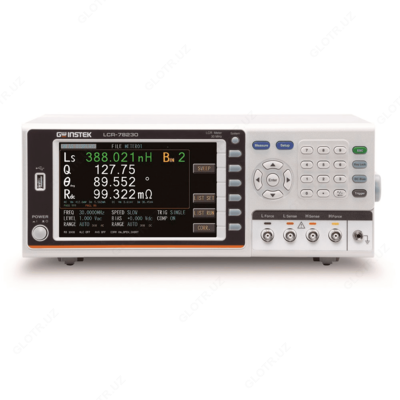

LCR-78230 |
| Измеряемые параметры (Индикация) |
| Сопротивление (Z) |
до 10.000 МОм с максимальным разрешением 0,01 мОм |
| Сопротивление (R, X) |
до ±10.000 МОм с максимальным разрешением 0,01 мОм |
| Сопротивление на постоянном токе (Rdc) |
до 100 МОм с максимальным разрешением 0,01 мОм |
| Проводимость (G, Y, B) |
до 1000 кСм с максимальным разрешением 10 нСм |
| Ёмкость (C) |
до 10.000 Ф с максимальным разрешением 0,01 пФ |
| Индуктивность (L) |
до ± 10.000 кГн с разрешением 0,01 нГн |
| Добротность (Q) |
±0,01 – 9999,99 с разрешением 0,01 |
| Тангенс угла потерь (D) |
±0,00001 – 10000 с разрешением 0,01 |
| Фазовый сдвиг (q) |
-180…+180° (DEG); ± 0.00000…3.14159 (RAD) |
| Δ% -измерения |
± 0.000% … 999.999% |
| Базовая погрешность |
± 0,08 % (R, Z, X, G, Y, B, L, C) |
| Диапазоны измерений |
| Сопротивление |
10 мОм - 100 МОм (R) |
| Ёмкость |
50 фФ - 1Ф (C) |
| Индуктивность |
10 нГн - 100 кГн (L) |
| Тест сигнал |
Частота тест-сигнала
(6 разрядов) |
Постоянный ток / DC, 10Гц – 5 МГц |
Постоянный ток / DC, 10Гц – 10 МГц |
Постоянный ток / DC, 10Гц – 20 МГц |
Постоянный ток / DC,
10Гц – 30 МГц |
| Пределы установки частоты |
10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц/ 10 МГц/ 30 МГц |
| Разрешение установки |
0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц/ 100Гц |
| Погрешность установки |
±0,0007 % ±0,1Гц |
Уровень переменных
тест-сигнала/ AC (с.к.з.) |
≤1 МГц:10 мВ…2 В; >3 МГц: 10 мВ…1 В (или при F≤ 1 МГц и Rо=25Ом)
100 мкА…20 мА (Rо=100 Ом); 400 мкА…40 мА (Rо=25Ом) |
| Погрешность AC уровня |
±10% (для 4-х полюсного); ±15% (измерительный кабель >0 м) |
| Уровень Постоянный тест-сигнала/ DC |
1 В постоянный (40 мА) |
| Разрешение установки |
1 мВ/ 10 мкА |
| Погрешность DC уровня |
±1% |
| Внутренний импеданс* |
25 Ом/ 100 Ом* (источник) |
| Запуск измерений |
Автоматический (Wait On), ручной (однократно), непрерывно (Repeat) |
| Память |
| Функции |
Запись / считывание установленных параметров, измерения в мультишаговом режиме (таблица/ List) |
Объём внутренней памяти
(запись / вызов) |
99 профилей настройки (setup groups).
48 программ тестирования (list setup) |
Внешний USB-флэш диск
(до 128 ГБ) |
Запись профилей настройки / setup, экранной информации/ images, график развертки изм. параметра /Sweep и отсчетов / data. |
| Дополнительные функции |
Режим графика
(в функции развертки) |
Построение 2-х графиков зависимости измеряемого параметра от переменной (Trace A/B) |
| Комбинации параметров |
Z-Deg, Y-Deg, R-X, G-B, Z-Cs, Z-Cp, Z-Ls, Z-Lp, Cs-Rs, Cp-Rp, Cp-G, Cs-D, Ls-Rs, Lp-Rp, Lp-G, Ls-Q (Func 1-16). |
| Закон качания |
Линейный (251 точка), логарифмический (267 точек) |
| Измененная переменная |
Частота, напряжение тест-сигнала, ток тест-сигнала (Freq/ Vac/ Iac) |
| Режим «Таблица» |
Табличные значения измерений (8 парам. х 15 шагов), редакт. программ (копирование шагов, запись/ вызов) |
| V/I монитор |
Разъем для контроля Vac, Iac, Vdc, Idc (на задней панели) |
| Калибровка |
ХХ/ КЗ/ нагрузка ВЧ / нагрузка (Load) |
Регулируемое
время задержки (delay) |
0~5000мс (таблицы измерения / шаги в таблице / циклы разверток / циклы AC/DC) |
| Дисплей |
| Тип индикатора |
цветной ЖКИ, графическая матрица (800´480), диаг. 18 см |
| Режим индикации |
Абс. значение, D-измерение, D-измерение в %, усред. (1…64) |
| Формат индикации |
Одновременно до 4-х параметров (в т.ч. Осн. и Вспом.) |
| Скорость измерения |
25 мс/ 50 мс/ 150 мс/ 300 мс/ 600 мс
(максимальным/ быстрое/ среднее/ медленное 1 / медленное 2) |
| Общие данные |
| Интерфейс |
USB/ GPIB/ LAN/ RS-232/ USB Host
(возможность эмуляции языка программирования SCPI) |
| Условия эксплуатации |
0°С…40°С и относительная влажность до 85 % |
| Напряжение питания |
110 -240 В (±10 %), 50 / 60 Гц (максимальным потреблением 65 В*А) |
| Габаритные размеры |
346 х 145 х 335 мм |
| Масса |
3,3 кг |
