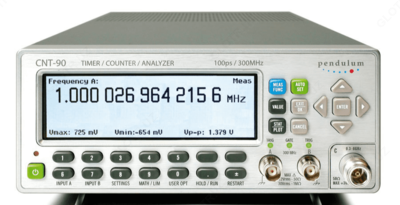

CNT-90 — частотомер

Mahsulot tavsifi

Назначение частотомера CNT-90:

Универсальные таймеры/счетчики/анализаторы CNT-90 предназначены для высокоточного измерения частоты, периода, фазы и рабочего цикла в задаваемых пользователем пределах, калибровки и анализа времени и частоты, статистической обработки результатов измерений и выполнения математических операций с полученными данными. Наличие GPIB/USB интерфейса дает возможность подключать прибор к персональному компьютеру и с помощью программного обеспечения TimeView производить регистрацию, анализ и архивирование результатов измерений. Частотомеры данной серии имеют графический интерфейс и усовершенствованное управление измерениями.
Технические параметры частотомера CNT-90:
- Измерение частоты:
  по входам А,В: 0,002 Гц-300 МГц;
  по входу С:
  0.1 - 2,7 ГГц (опция 10);
  0.3 - 8 ГГц (опция 13);
  0.25 - 14 ГГц (опция 14);
  0.25 - 20 ГГц (опция 14B)
- Измерение периода усредненного сигнала
  по входам А,B: 3,3 нс - 500 с
  по входу С:    330 пс – 10 нс (опция 10)
  по входу С:    125 пс – 3,3 нс (опция 13)
  по входу С:    72 пс – 5 нс (опция 14)
  по входу С:    50 пс – 5 нс (опция 14В)
  с разрешение 12 цифр
- Измерение периода одиночного сигнала по входам А, B: 3,3 нс - 1000 с, разрешение 100 пс
- Измерение временного интервала А-А, А-В, В-А, В-В:
  -5 нс - +10⁶ с (обычный расчет)
  -10⁶ с - +10⁶ с (интеллектуальный расчет)
  Разрешение: 100 пс
  минимальная ширина импульса: 1,6 нс
  Интеллектуальный расчет: интервал времени для определения знака (А перед В или А после В)
- Определение положительной/отрицательной ширины импульса по входам А, В: 2,3 нс - 10⁶ с
- Определение времени переднего и заднего фронта по входам А, В: 1,5 нс - 10⁶ с
  Уровни срабатывания: 10% и 90% амплитуды сигнала
- Фаза выхода А относительно В и выхода В относительно А: -180 - +360° , частота до 160 МГц
  разрешение: одиночный цикл 0,001°-10 кГц, уменьшение до 1°>10 МГц
  усреднением можно добиться улучшения разрешения
- Определение положительного и отрицательного коэффициента режима по входам А, В: 10^-6-1
  диапазон частот: 0,1 Гц-300 МГц
- Временные метки по входам А, В: необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
  Максимальная частота: 160 МГц, разрешение временной метки: 100 пс
Входы А и В
- Соединение: DC (DC-300 МГц) или AC (10 Гц-300 МГц)
- Импеданс: 1 МОм/20 пФ или 50 Ом
- Максимальная межканальная разность задержки: 500 пс
- Чувствительность:
  DC-100 МГц: 10 мВ (RMS);
  100-200 МГц: 30 мВ (RMS);
  200-300 МГц: 40 мВ (RMS)
- Ослабление: х1, х10
- Отображение уровня срабатывания на дисплее:
  разрешение: 3 мВ
  неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
  В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
- Автоматический режим гистерезиса:
  время: минимальный период гистерезиса (коррекция на гистерезис)
  частота: 1/3 амплитуды входного сигнала
- Аналоговый шумовой фильтр: номинал 100 кГц, RC-типа
- Цифровой низкочастотный фильтр: переменная частота среза 1 Гц – 50 МГц
- Максимальное допустимое напряжение:
  1 МОм: 350 В (DC+ACpk) – 440 Гц с уменьшением до 12 В RMS при 1 МГц
  50 Ом: 12 В RMS
  тип разъема: BNC
Вход С (опция 10)
- Диапазон входных напряжений:
  20 мВ – 12 В RMS, 0,1 ГГц-0,3 ГГц;
  10 мВ – 12 В RMS, 0,3 ГГц-2,5 ГГц;
  20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц
  40 мВ – 12 В RMS, 2,7 ГГц-3 ГГц
  20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц
- Импеданс: 50 Ом номинал
- Максимальное допустимое напряжение: 12 В RMS, защита с помощью PIN диодов
- Тип разъема: N-тип, розетка
Вход С (опция 13)
- Диапазон входных напряжений:
  40 мВ – 7 В RMS, 0,2 ГГц-0,3 ГГц;
  20 мВ – 7 В RMS, 0,3 ГГц-0,5 ГГц;
  10 мВ – 7 В RMS, 0,5 ГГц-3,0 ГГц;
  20 мВ – 7 В RMS, 3,0 ГГц-4,5 ГГц
  40 мВ – 7 В RMS, 4,5 ГГц-6,0 ГГц
  80 мВ – 7 В RMS, 6,0 ГГц-8,0 ГГц
- Импеданс: 50 Ом
- Максимальное допустимое напряжение: 7 В RMS
- Тип разъема: N-тип, розетка
Вход С (опция 14 и 14B)
- Диапазон входных напряжений:
  20 мВ – 7 В RMS, 0,25 ГГц-0,5 ГГц;
  10 мВ – 7 В RMS, 0,5 ГГц-14 ГГц;
  10 мВ – 7 В RMS, 14 ГГц-18 ГГц (опция 14);
  20 мВ – 7 В RMS, 18 ГГц-20 ГГц (опция 14B)
- Импеданс: 50 Ом
- Максимальное допустимое напряжение: 7 В RMS
- Тип разъема: N-тип, розетка
