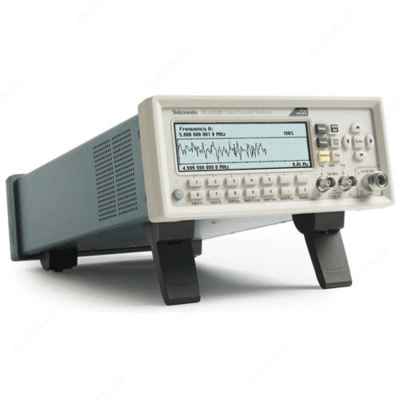

FCA3000 — частотомер

Mahsulot tavsifi

Описание частотомера FCA3000:

Частотомер FCA3000 представляет собой многофункциональный инструмент, предназначен для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, этот прибор в стандартной комплектации выпускается с внутренним ОЗУ большого объема и характеризуется высокой скоростью передачи данных во внутреннюю память (250k выборок/с). Кроме того, дисплей FCA3000 наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу.

Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – пользователь получает в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала.

Технические характеристики частотомера FCA3000:

Параметр	Значения
Измерение частоты
Режим	Нормальный, с подтверждением приема
Частотный диапазон: Вход А, В	0,001 Гц...300 МГц
Разрешение	12 цифр за период измерения 1с (норма)
Дополнительные параметры	Vmax, Vmin, Vp-p
Измерение периода
Режим	Одиночный, усреднение
Диапазон: Вход А, В	3,3 нс...1000 с (одиночный, усреднение)
Разрешение	100 пс (одиночный), 12 разрядов/с (среднее)
Дополнительные параметры	Vmax, Vmin, Vp-p
Соотношение A/B, B/A
Диапазон	10^-9...10¹¹
Входная частота: Вход А, В	0,1 Гц...300 МГц
Дополнительные параметры	Частота 1, Частота 2
Интервалы времени A-B, B-A, A-A, B-B
Режим	Обычный, интеллектуальный (для определения знака A до B или A после B)
Диапазон	Обычный: 0 нс...+10⁶ с Интеллектуальный: +10^-6 с...+10⁶ с
Разрешение	100 пс однократный захват
Минимальная ширина импульса	1,6 нс
Положительная и отрицательная ширина импульса
Диапазон	2,3 нс...10⁶ с
Минимальная ширина импульса	2,3 нс
Дополнительные параметры	Vmax, Vmin, Vp-p
Время нарастания и спада A, B
Диапазон	1,6 нс...10⁶ с
Уровни срабатывания	10% и 90% амплитуды сигнала
Минимальная ширина импульса	1,6 нс
Дополнительные параметры	Vmax, Vmin, скорость нарастания
Положительный и отрицательный коэффициенты заполнения A, B
Диапазон	0,000001...0,999999
Диапазон частот	0,1 Гц...300 МГц
Дополнительные параметры	Период, ширина имппульса
Фаза A относительно B, B относительно A
Диапазон	-180°...+360°
Разрешение	одиночный цикл 0,001° до 10 кГц, со снижением до 1°>10 МГц разрешение улучшается статистикой
Диапазон частот	до 160 МГц
Дополнительные параметры	Частота (A), Va/Vb (в дБ)
Vmax, Vmin. Vp-p A,B
Диапазон	-50 В...+50 В, -5 В...+5 В
Частотный диапазон	DC, 1 Гц...300 МГц
Режим	Vmax, Vmin, Vp-p
Разрешение	3 мВ
Неопределенность (диапазон 5 В), типичное DC, 1 Гц...1 кГц 1 кГц...20 МГц 20...100 Мгц 100...300 МГц	1% + 15 мВ 3% + 15 мВ 10% + 15 мВ 30% + 15 мВ
Дополнительные параметры	Vmax, Vmin, Vp-p
Временные метки
Необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
Максимальная частота	160 МГц
Разрешение временной метки	100 пс
Входы A и B
Диапазон частот	DC: 0...300 МГц AC: 10 Гц...300 МГц
Импеданс	1 МОм/20 пФ или 50 Ом (КСВН<2:1)
Запуск	положительный или отрицательный фронт
Максимальная рассинхронизация канала	500 пс
Чувствительность	15 мВ (DC...200 МГц) 25 мВ (200...300 МГц)
Ослабление	х1, х10
Динамический диапазон	30 мВп-п...10 Вп-п в диапазоне ±5 В
Уровень срабатывания (показания на дисплее)	Разрешение: 3 мВ Неопределенность (х1): ±(15 мВ+1% уровня срабатывания) В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
Автоматический режим гистерезиса	Время: минимальный период гистерезиса (коррекция на гистерезис) Частота: 1/3 амплитуды входного сигнала
Аналоговый ФНЧ	Номинал 100 кГц, RC-типа
Цифровой ФНЧ	Частота среза 1 Гц ... 50 МГц
Максимальное неразрушающее напряжение	1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц 50 Ом: 12 Вскз
Тип разъема	BNC
Входы и выходы на задней панели
Вход опорного сигнала	Синусоида 1,5 или 10 МГц, 0,1-5 Вскз, импеданс≥1 кОм
Выход опорного сигнала	Синусоида 10 МГц, >1 Вскз на 50 Ом
Вход блокировки (блокировка/разблокировка) всех функций измерений	Импеданс: примерно 1 кОм Диапазон частот: 0...80 МГц
Дополнительные функции
Задержка срабатывания
Диапазон задержки	20 нс...2 с
Разрешение	10 нс
Внешнее управление пуском и остановом
Режим	Пуск, Останов, Управление пуском и остановом
Входные каналы	A, B или E (на задней панели)
Макс.частота следования управляющего сигнала	Канал A, B: 160 МГц Канал E: 80 МГц
Статистика
Функции	Максимум, минимум, среднее значение, девиация Алана, стандартное отклонение, ΔMAX-MIN
Дисплей	Цифровой, гистограммы, графики трендов
Размер выборки	2 ... 2x10⁹ выборок
Шаг измерений	Временной диапазон шага: 4 мкс ... 500 с
