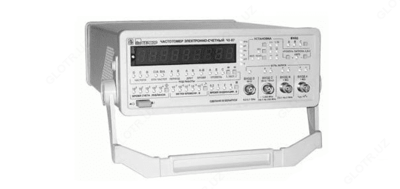

Ч3-87 — частотомер

Mahsulot tavsifi

Область применения частотомера Ч3-87:

Частотомер Ч3-87 предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, измерения интервалов времени между сигналами, измерение отношения частот сигналов, выдачи сигнала опорной частоты, выдачи информации о результатах измерений в ПЭВМ и управление от ПЭВМ.

Особенности частотомера Ч3-87:
- Наличие 9-ти разрядного светодиодного индикатора с гашением незначащих нулей позволяет эксплуатировать прибор в условиях низкой освещенности.
- Наличие интерфейса RS-232C позволяет использовать прибор в составе информационно-измерительных систем.
- Встроенный микроконтроллер производит следующие сервисные функции:
  - измерение временных интервалов между двумя синхронизированными сигналами, поступающими на входы А, В в диапазоне от 1 мкс до 10000 с.;
  - измерение отношения частот в широком диапазоне частот.
- Имеется возможность использования сигнала внутренней опорной частоты 5 МГц для внешних устройств.
- Имеется возможность использования внешнего сигнала опорной частоты вместо внутреннего.

Технические характеристики частотомера Ч3-87:

Канал А
диапазон измеряемых периодов	1 мкс - 10 000 с
диапазон измеряемых длительностей	1 мкс - 10 000 с
входное сопротивление	1 МОм
входная емкость	50 пФ
уровень входного синусоидального сигнала	30 мВ - 100 В
уровень входного импульского сигнала	0,1 В - 100 В
Канал В
диапазон измеряемых частот	0,1 Гц - 2 МГц
уровень входного синусоидального сигнала	10 мВ - 100 В
уровень входного импульсного сигнала	0,1 В - 100 В
диапазон измеряемых периодов	1 мкс - 10 000 с
уровень входного синусоидального сигнала	30 мВ - 100 В
уровень входного импульского сигнала	0,1 В - 100 В
диапазон измеряемых длительностей	1 мкс - 10 000 с
уровень входного импульского сигнала	0,1 В - 100 В
входное сопротивление	1 МОм
входная емкость	50 пФ
Канал С
диапазон измеряемых частот	1 Гц - 250 МГц
уровень входного синусоидального сигнала	30 мВ - 10 В
уровень входного импульсного сигнала	0,1 В - 10 В
входное сопротивление	10 кОм
входная емкость	30 пФ
Канал D
диапазон измеряемых частот	220 - 2 700 МГц
уровень входного сигнала в диапазоне 220 - 1 000 МГц	30 мВ - 1 В
уровень входного сигнала в диапазоне 1 - 2,7 ГГц	0,02 - 20 мВт
входное сопротивление	50 Ом
Встроенный опорный генератор
частота	5 МГц
изменение частоты в рабочих условиях	2,5x 10^-8
Эксплуатационные условия
диапазон рабочих температур	+ 5 ... + 40 °С
интрефейс	RS-232C
питание	230 В - 50 Гц
потребляемая мощность	не более 50 В·А
габаритные размеры	268 x 100 x 310 мм
масса	3 кг
