МЕП-7ис — многочастотный цифровой измеритель тангенса угла диэлектрических потерь и емкости изоляции

Mahsulot tavsifi

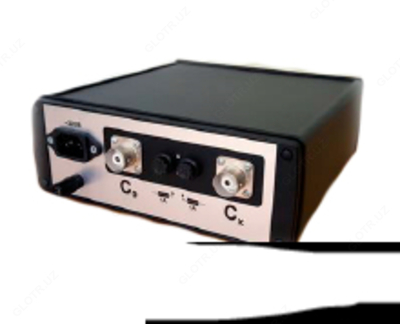

Описание многочастотного цифрового измерителя тангенса угла диэлектрических потерь и емкости изоляции МЕП-7ис:

Измеритель МЕП-7ис представляет собой прибор нового поколения, в котором реализован математический метод цифровой обработки сигналов (кратно-масштабный анализ функций), обеспечивающий получение точных результатов в условиях сильных электромагнитных помех.

В отличие от известных измерителей компенсационного или компараторного типа с аналоговыми элементами, в основу принципа действия МЕП-7ис положен метод интенсивной потоковой обработки входных сигналов параллельно работающими согласованными цифровыми фильтрами.

Цифровую обработку входных сигналов со скоростью, порядка, 40 миллионов отсчетов в секунду в приборе выполняют электрически программируемые логические интегральные схемы (ПЛИС). Потоковая обработка обеспечивает точное определение характеристик основной гармоники входных сигналов (частота, амплитуда и фаза), построение векторной диаграммы и затем расчет тангенса угла диэлектрических потерь и других параметров.

Цифровая часть измерителя реализована по технологии «система на кристалле». Процессор интегрирован с обработчиком данных, для чего использована отечественная аппаратная платформа, адаптированная для управления точными измерительными приборами. Производительность 28-нм СНК эквивалентна процессору с тактовой частотой 1 ГГц, что обеспечивает высокую точность измерений и подавление помех.

Особенности многочастотного цифрового измерителя тангенса угла диэлектрических потерь и емкости изоляции МЕП-7ис:
- Возможность проведения измерений по «прямой» и «инверсной» схемам при различных напряжениях.
- Выполнение измерений на разных частотах для получения более достоверной оценки состояния изоляции.
- Высокая точность измерений в условиях действующих подстанций благодаря отстройке от промышленной частоты и методу измерений.
- Компактная модульная конструкция, удобство переноски.
- Безопасность проведения работ благодаря оптической развязке.
- Дружественный интерфейс, обработка и оценка результатов измерений в режиме реального времени, настройка нужной формы протоколов испытаний в результате применения ПК с управляющим программным обеспечением.

Технические характеристики многочастотного цифрового измерителя тангенса угла диэлектрических потерь и емкости изоляции МЕП-7ис:

Параметр	Значение
Частота испытательного напряжения	25… 500 Гц
Максимальный ток входных каналов	500 мА
Минимальный ток каналов, при котором гарантируется точность измерений	15 мкА
Время одного измерения без накопления на частоте 50 Гц	10 сек
Среднеквадр. отклонение результата измерения тангенса при токе 15 мкА	Не хуже 10-5
Размеры, мм (Ш х В х Д)	215 Х77 Х 250
Вес, кг	3

Комплект поставки МЕП-7ис

№	Наименование	Количество
1	Многочастотный цифровой измеритель тангенса угла диэлектрических потерь и емкости изоляции МЕП-7ис	1
