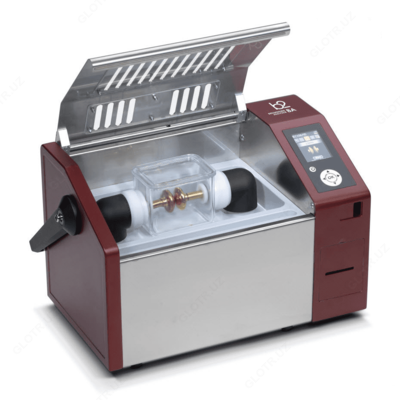

BA75 — портативный анализатор диэлектрических свойств трансформаторного масла на пробой до 75 кВ

Mahsulot tavsifi

Назначение анализатора BA75:

Полностью автоматическая мобильная установка для испытания на электрическую прочность (на пробой) трансформаторных масел на напряжение до 75кВ. Испытание производится автоматически. Все что требуется от оператора - залить пробу масла в ячейку, вставить ячейку в установку, выбрать процедуру тестирования - например ГОСТ 6581-75- и нажать кнопку СТАРТ. Установка самостоятельно будет следовать заданной ГОСТ последовательностью, проводя 6 тестов, с интервалами в 5 мин, самостоятельно перемешивая масло. В конце процедуры будет рассчитано, выведено на печать на встроенный принтер или сохранено в памяти все напряжения пробоя, средние значения, погрешности и вариация.

Технические характеристики анализатора BA75:

Параметр	Значение
Выходное напряжение	до 75 кВ действующие значения симметричное
Погрешность измерения напряжения	в диапазоне 0 ... 75 кВ составляет ±1 кВ
Скорость нарастания напряжения	в диапазоне 0.5...10 кВ/с (2кВ/c для ГОСТ6581-75)
Разрешение измеряемого выходного напряжения	0.1 кВ
Электропитание	85 В ... 264 В (47 Гц ... 63 Гц) или 12 В внешнее питание
Потребляемая мощность	75 ВА
Перезаряжаемая батарея	1 x 12В / 7,2Ач (встроенная, в стандартном комплекте поставки)
Время выключения подачи напряжения при наступлении пробоя диэлектрика	< 5мкс
Измерение температуры масла	0 ... 100 °C
Разрешение температура	1 °C
Дисплей	ЖК 2,8" цветной, поддерживает русский язык
Программное обеспечение	"BA 60 Control Center" для обработки результатов измерений (в том числе в графическом виде) включено в комплект поставки
Интерфейс	Bluetooth
Рабочая температура	-5° ... 45 °C
Температура хранения	-20 ... +60 °C
Относительная влажность	Без конденсации
Размеры W x H x D	430 x 280 x 250 мм
Вес всего	19 кг.

Комплект поставки BA75

№	Наименование	Количество
1	Анализатор диэлектрических свойств трансформаторного масла ВА 75	1
2	Емкость стеклянная с грибообразными электродами	1
3	Встроенный принтер	1
4	Встроенная батарея питания	1
5	Магнитная палочка для забора магнитной мешалки из пробы масла	1
6	Устройство для проверки зазора между электродами 1; 2; 2,5; 4 или 5мм	1
7	Руководство по эксплуатации на русском языке	1
8	Комплект программного обеспечения	1
