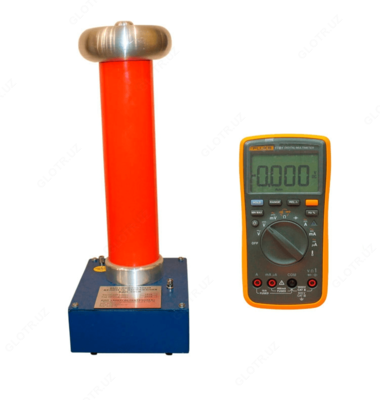

ВКВ-50 — киловольтметр цифровой

Mahsulot tavsifi

Описание киловольтметра цифрового ВКВ-50:

Киловольтметр «ВКВ-50» предназначен для измерения высоких напряжений постоянного и переменного тока промышленной частоты 50 Гц.

Киловольтметр состоит из делителя напряжения ВДН-50кВ и цифрового мультиметра Fluke 17b+, которые внесены в Госреестр средств измерений РФ.

Использование приборов:
- Поверка измерительных трансформаторов;
- Контроль и измерение сигналов при производстве и учете электроэнергии;
- Контроль качества изоляции;
- Проведение технического обслуживания и наладки;
- Проведение испытаний энергоустановок.
Особенности делителя напряжения ВДН-50кВ:

Высоковольтный делитель напряжения ВДН-50кВ собран по схеме резистивно-емкостного масштабного преобразователя. Корпуса делителей состоят из диэлектрических материалов. Охлаждение элементов делителя осуществляется с помощью отверстий, находящихся в основании и в верхней крышке корпуса.

Коаксиальный кабель, применяемый для подсоединения делителя к вольтметру, снабжен Р-50 разъемами.

Особенности цифрового мультиметра Fluke 17B+:

Мультиметр Fluke 17b+ относится к классу многофункциональных приборов, измеряющих с высокой точностью целый ряд параметров электрических цепей.

Прибор обладает функцией предупреждения о превышении допустимого уровня измеряемого напряжения. Таким образом, намного проще избежать случайного выхода прибора из строя.

Технические характеристики киловольтметра цифрового ВКВ-50:

Параметр	Значение
Технические характеристики блока высокого напряжения ВДН-50кВ
Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ	1 -50
Диапазон измеряемых напряжений постоянного тока, кВ	1 -70
Коэффициент деления	1000:1
Входное сопротивление высоковольтного плеча, МОм	600
Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более	±3%
Предел допустимой приведенной основной погрешности измерения напряжения переменного тока, не более	±3%
Габаритные размеры высоковольтного блока, мм	200200510
Масса высоковольтного блока, кг, не более	3,2
Технические характеристики цифрового мультиметра Fluke 17b+
Переменное напряжение
Диапазон	От 0,1 мВ до 1000 В
Наилучшее значение погрешности	+ (1.0 % + 3 ед.мл.разр.)
Диапазон частот	От 40 Гц до 500 Гц
Постоянное напряжение
Диапазон	От 0,1 мВ до 1000 В
Наилучшее значение погрешности	± (0.5 % + 3 ед.мл.разр.)
Сопротивление
Диапазон	От 0,1 Ом до 40 Мом
Наилучшее значение погрешности	± (0.4 % + 2 ед.мл.разр.)
Переменное ток
Диапазон	От 0,1 мА до 10 А
Наилучшее значение погрешности	+ (1.5 % + 3 ед.мл.разр.)
Диапазон частот	От 40 Гц до 200 Гц
Постоянный ток
Диапазон	От 0,1 мА до 10 А
Значение погрешности	+ (1.0 % + 3 ед.мл.разр.)
Ёмкость
Диапазон	От 0,01 нФ до 1000 мкФ
Наилучшее значение погрешности	± (2.0 % + 5 ед.мл.разр.)
Частота и коэффициент заполнения
Диапазон	От 10 Гц до 100 кГц
Значение погрешности	+ (0.1 % +3 ед.мл.разр.)
Измерение температуры
Диапазон	От -55°С до 400 °C
Значение погрешности	± (2.0 % +1 °C)
