МЕРКУРИЙ-3/100 — испытательное устройство

Mahsulot tavsifi

Описание испытательного устройства МЕРКУРИЙ-3/100:

Испытательное устройство МЕРКУРИЙ-3/100 предназначено для испытаний электрической прочности микропроцессорных устройств защиты и автоматики энергосистем, в соответствии с общими техническими требованиями РД 34.35.310-97, а также цепей вторичной коммутации, контроля диэлектрической прочности изоляции оборудования и средств защиты, в соответствии с требованиями ГОСТ 6533.3, ПТЭ и ПТБ «Нормы испытания электрооборудования».

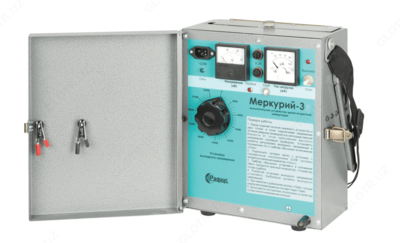

Испытательное устройство МЕРКУРИЙ-3/100 выполнено в металлическом корпусе, на лицевой панели которого расположены органы управления и индикации. Кабели питания, заземления и высоковольтные провода размещены в верхней части корпуса под съёмной крышкой. Функционально устройство можно разделить на автотрансформатор, высоковольтный трансформатор, блок коммутации и индикации и блок токовой защиты.

Особенности работы испытательного устройства МЕРКУРИЙ-3/100:

Испытательное устройство МЕРКУРИЙ-3/100 представляет собой малогабаритный блок с питанием от сети переменного тока 220 В. Устройство формирует переменное напряжение с частотой 50 Гц на испытуемом объекте в диапазоне от 0 до 3 кВ с дискретностью 30 В при токе до 100 мА. При превышении тока через нагрузку или возникновении пробоя устройство автоматически отключает выходное напряжение. На передней панели устройства расположены рукоятки установки требуемого напряжения и индикаторы выходного напряжения и тока, протекающего через нагрузку и клемма заземления.

Напряжение к испытуемому объекту подводится с помощью экранированного высоковольтного провода, снабженного зажимами типа "крокодил". На верхней панели расположены выводы высоковольтных проводов.

Для защиты персонала от случайного включения, питание на устройство может быть подано только при условии установки всех рукояток регулировки напряжения на "0".

Данное устройство изготовлено в соответствии с "Правилами применения и испытания средств защиты, используемых в электроустановках".

Технические характеристики испытательного устройства МЕРКУРИЙ-3/100:

Параметр	Значение
Выходное напряжение с частотой 50 Гц, В	0...3000
Ток через нагрузку, мА, не более	100
Приведённая погрешность измерения выходного напряжения, %, не хуже	4,0
Приведённая погрешность измерения тока, %, не хуже	4,0
Абсолютная погрешность измерения тока утечки, %, не хуже	2,5
Питание: - напряжение, В - частота, Гц	220±20 50±1
Режим работы	непрерывный
Потребляемая мощность, Вт, не более	400
Рабочая температура окружающей среды, ^оС	5...45
Относительная влажность воздуха, %, не более	80
Номинальные рабочие значения механических внешних воздействующих факторов	M7
Габариты, (ШхВхГ), мм	340х260х135
Масса, кг, не более	6
