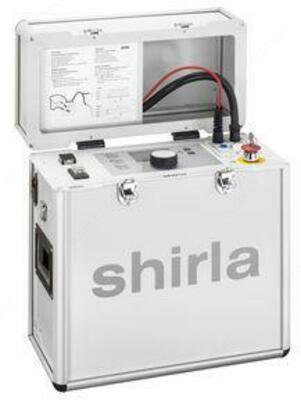

Shirla — система для испытаний оболочек кабелей и определения местоположения дефектов

Mahsulot tavsifi

Назначение системы Shirla:

Новая система локализации мест повреждения Shirla предназначена для испытания кабелей и оболочек кабелей, предварительной и точной локации мест повреждений, а также точного определения местоположения дефектов оболочек с использованием метода шагового напряжения.

Измерения проводятся при помощи специального измерительного моста по методу Мюррея и Глейзера. При помощи встроенного источника высокого напряжения постоянного тока Shirla может осуществлять предварительную локацию как низкоомных, так и высокоомных повреждений кабелей.

Принцип измерения позволяет проводить предварительную локацию неисправностей кабелей (главным образом, неэкранированных контрольных и осветительных кабелей), а также дефектов оболочек кабелей. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки. Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи универсального локатора UL30 или приёмника KFM 1.

Особенности системы Shirla:
- Испытание кабелей и оболочек кабелей напряжением до 10 кВ
- Измерение сопротивления
- Предварительная локация мест повреждений кабелей и оболочек кабелей при помощи высокоточного измерительного моста
- Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника
- Точное определение местоположения дефектов оболочек
- Встроенное разрядное устройство
- Бесступенчатая регулировка напряжения
- Функция автоматической генерации отчёта
- Работа от сети и от батареи
- Навигация по меню при помощи одной клавиши
- Таймер для установки времени проведения испытания и времени задержки запуска.

Технические характеристики системы Shirla:

Параметр	Значения
Испытания
Выходное напряжение	0 - 10 кВ
Выходной тока	10 мА при 5 кВ, 5 мА при 10 кВ
Разрешение	1 мкА
Измерение сопротивления	да
Ограничение по напряжению и току	да
Предварительная локация мест повреждений оболочек кабелей
Метод измерения	мостовое (четырехпроводная схема) измерение по Мюррею и Глейзеру
Измеряемое напряжение / напряжение моста	до 10 кВ
Измеряемый ток	максимально 50 мА
Погрешность	±0,1%
Процедура измерения	полностью автоматическая процедура балансировки и измерения
Число определяемых участков кабеля	50
Ограничение по напряжению и току	да
Точное определение мест повреждений оболочек кабелей
Импульсное напряжение	100 В - 10 кВ
Выходной ток	максимум 700 мА
Импульсный код	Выбор из трёх последовательностей импульсов
Общие характеристики
Электропитание	110 … 240 В
Частота сетевого напряженеия	50/60 Гц
Максимальная потребляемая мощность	200 ВА
Дисплей	Цифровой ЖК-дисплей с под- светкой, автоматической ре- гулировкой яркости, и разре- шением 320 x 240 пикселей
Работа от батареи	Встроенная аккумуляторная батарея
Функция генерации отчета	Используется для испытаний и предварительной локации мест повреждений. Отчёт пе- редаётся посредством USB 2.0 порта
Интервал рабочих температур	-20 °С … +50 °С
Интервал температур хранения	-40 °С … +60 °С
Максимальная относительная влажность	Без конденсации
Габаритные размеры	440 x 490 x 220 мм
Масса, включая принадлежности	< 20 кг
