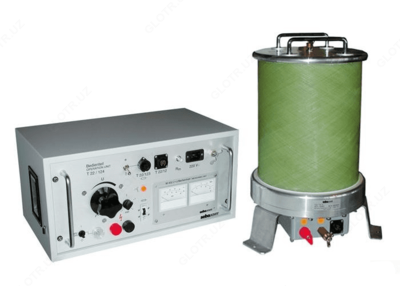

T22/1 — испытательная установка переменного напряжения

Mahsulot tavsifi

Назначение испытательной установки переменного напряжения T22/1

Испытательная установка переменного напряжения T22/1 является переносным прибором. Она состоит из двух отдельных блоков: измерительного и высоковольного. Подобное разделение позволяет гибко использовать установку без применения дополнительного транспортного средства. Для проведения испытаний постоянным напряжением до 80 кВ предусматривается дополнительное использование выпрямителя.

Испытательный прибор T22/1 используется для:
- Испытания переменным напряжением объектов с небольшой емкостью (например, распределительное устройство среднего напряжения в соответствии с нормами VDE 0670)
- Испытания постоянным напряжением до 80 кВ кабелей, кабельной гарнитуры, оборудования и приборов (возможно при использовании выпрямителя)
Достоинства испытательной установки переменного напряжения T22/1
- Длительные испытания переменным напряжением до 75 кВ при 1 кВА
- Монтаж установки из функциональных блоков: измерительного блока T 22/124, SF6-газового трансформатора T 22/12
- Встроенная защита от перегрузок
- Испытания постоянным напряжением с дополнительным использованием выпрямителя
Принцип действия испытательной установки переменного напряжения T22/1

Высоковольтный трансформатор (с элегазовой изоляцией SF6) вырабатывает высокое напряжение до 75 кВ (эфф). Выходное напряжение устанавливается с помощью беступенчатого регулировочного трансформатора от 0 до 75 кВ.

В базовой версии для испытаний переменным напряжением величина выходного напряжения определяется при помощи измерения напряжения на первичной обмотке трансформатора и коэффициента перерасчета (Измерительное устройство M 402). Постоянное напряжение вырабатывается дополнительным выпрямителем. Измерение постоянного напряжения происходит через измерительный резистор и измерительное устройство М 401.

Технические характеристики испытательной установки переменного напряжения T22/1

Параметр	Значение
Выходное напряжение	0 ... 75 кВэфф, с двумя трансформаторами симметрично земле максимально 150 кВэфф
Временная нагрузка	1 кВА; неограниченно
	2 кВА; 20 мин.
	4 кВА; 1 мин.
Ток короткого замыкания	макс. 50 мA (1 мин.)
Номинальный ток	13 мA
Испытательная нагрузка	ок. 1000 пФ макс. 30 мин.
Испытания постоянным макс. 80 кВ напряжением ( с дополн. при 4 мА номин. тока выпрямителем T22/121)	макс. 80 кВ при 4 мА номин. тока
Питание	220/240 В ± 10 %; 50/60 Гц
Размеры блока управления T 22/124	551 x 255 x 380 мм (19"-корпус)
Размеры SF6-газ.трансформ.T22/12	Ø 420 мм, высота 560 мм
Вес блока управления T 22/124	ок. 19 кг
Вес SF6-газ.трансформатор T22/12	ок. 29 кг

Комплект поставки T22/1

Наименование	Количество
Блок управления T22/124	1
Блок измерения M 402	1
Высоковольтный трансформатор 75 кВ (SF6)	1
Комплект кабелей	1
Сумка	1
