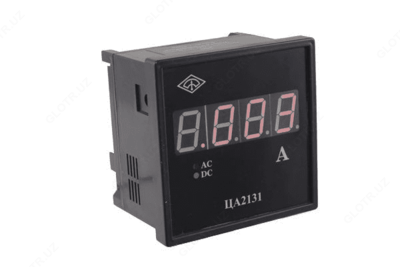

ЦА2131 — амперметр цифровой щитовой

Mahsulot tavsifi

Назначение щитового амперметра ЦА2131:
- для измерения постоянных напряжений и токов;
- для измерения действующих значений напряжений и токов переменного тока;
- индикации результата измерения.
Описание щитового амперметра ЦА2131:

Приборы щитовые по габаритным, присоединительным и установочным размерам аналогичны широко распространенным приборам М381, М377, Э365, Э377, ЭА0702, ЭВ0702 и др. (габарит по наличнику 120х120 мм, вырез в щите 112х112 мм). Они могут применяться для прямой замены стрелочных щитовых приборов.
При этом приборы отличаются от стрелочных приборов высокой дальностью отсчета показаний, высокой точностью измерения и высокой чувствительностью (разрешающей способностью).
Кроме того, амперметры и вольтметры, работающие от внешнего трансформатора тока (5 А) или трансформатора напряжения (100 В), отличаются весьма малым энергопотреблением от входной цепи, т.е. они практически не нагружают внешний измерительный трансформатор.

Пример заказа щитового амперметра ЦА2131:
- Амперметра переменного тока для измерений с использованием внешнего трансформатора тока со значением первичного тока 2 кА, вторичного тока 5 А:
  «Амперметр ЦА2131 АС (2 кА/5А) ТУ4221-039-71064713-2007»;
- Амперметра постоянного тока для измерения с использованием внешнего шунта 75 мВ на 200 А:
  Амперметр ЦА2131 ДС (200А/75мВ) ТУ4221-039-71064713-2007».

Технические характеристики щитового амперметра ЦА2131:

Общие технические характеристики
Параметр	Значение
Максимальное показание приборов	1999
Габаритные размеры	120 х120 х 100 мм
Установочные размеры	112 х 112 мм
Масса	0,5 кг
Рабочие условия применения
Температура окружающего воздуха	от 5 до 50 °С
Влажность	до 90 % при температуре 25 °С

Характеристики модификаций
Наименование	Способ включения	Условное обозначение прибора	Хн	Rвх, МОм, не менее (ΔU, мВ, не более)	Цена единицы младшего разряда
Милли-амперметр	Непосредственно (20 Ом)	ЦА2131 DC	2 мА	(50) мВ*	0,001 мА
Милли-амперметр	Непосредственно (2 Ом)	ЦА2131 DC	20 мА	(50) мВ*	0,01 мА
Милли-амперметр	Непосредственно (0,2 Ом)	ЦА2131 DC	200 мА	(50) мВ*	0,1 мА
Амперметр	Непосредственно (0,02 Ом)	ЦА2131 DC	2 А	(50) мВ*	0,001 А
Амперметр	С внешним шунтом 75 мВ	ЦА2131 DC	20 А	(75) мВ	0,01 А
Амперметр	С внешним шунтом 75 мВ	ЦА2131 DC	200 А	(75) мВ	0,1 А
Кило-амперметр	С внешним шунтом 75 мВ	ЦА2131 DC	2 кА	(75) мВ	1 А
Милли-амперметр	Непосредственно	ЦА2131 AC	200 мА	(100) мВ *	0,1 мА
Амперметр	Непосредственно	ЦА2131 AC	2 А	(100) мВ *	1 мА
Амперметр	С внешним трансформатором 5 А	ЦА2131 AC	200 А	(100) мВ *	0,1 А
Кило-амперметр	С внешним трансформатором 5 А	ЦА2131 AC	2,0 кА	(100) мВ *	1 А
Кило-амперметр	С внешним трансформатором 5 А 1А	ЦА2131 AC	по заказу	(100) мВ *
Хн - номинальное значение измеряемого входного сигнала; Rвх - входное сопротивление; ΔU - падение напряжения; * - будет уточнено на испытаниях
