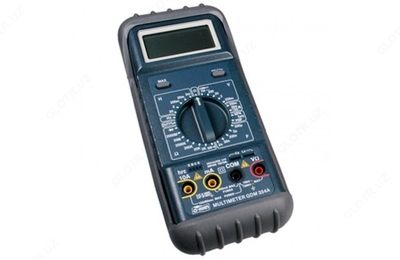

GDM-354A — мультиметр цифровой

Mahsulot tavsifi

Назначение мультиметра цифрового GDM-354A:

Мультиметр цифровой GDM-354A: Напряжение постоянное: 200 мВ - 1000 В; Напряжение переменное: 200 мВ - 750 В; Ток постоянный: 20 мА - 10 А; Ток переменный: 20 мА - 10 А; Сопротивление: 200 Ом - 2000 МОм; Измерение частоты 2 кГц - 15 МГц; Ёмкость: 2 нФ - 200 мкФ; Индуктивность: 2 мГн - 20 Гн; Прозвон цепи; Испытание P-N; Коэффициент Н21; Максимальное индицируемое число 2000.

Особенности мультиметра цифрового GDM-354A:
- 3 1/4 разряда, большой ЖКИ - индикатор;
- Максимально индицируемое число 2000;
- Измерение сопротивления до 2 ГОм;
- Измерение частоты до 15 МГц;
- Измерение скважности;
- Измерение ёмкости;
- Измерение индуктивности;
- Измерение параметров транзисторов;
- Регистрация максимальных значений;
- Защита измерительного входа;
- Комплектуется защитным чехлом.

Технические характеристики мультиметра цифрового GDM-354A:

Параметр	Значения
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Пределы измерений	200 мВ; 2; 20; 200; 1000 В
Погрешность	± (0,5 % + 1 ед. счета)
Максимальное разрешение	0,1 мВ
Входное сопротивление	10 МОм
Защита входа	=1000 В; ~750 В
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Пределы измерений	200 мВ; 2; 20; 200; 750 В
Погрешность	± (1,0 % + 4 ед. счета)
Максимальное разрешение	0,1 мВ
Полоса частот	50 … 500 Гц
Входной импеданс	10 МОм/100 пФ
Защита входа	=1000 В; ~750 В
ПОСТОЯННЫЙ ТОК
Пределы измерений	20; 200 мА; 10 А
Погрешность	± (1,0 % + 1 ед. счета)
Максимальное разрешение	10 мкА
Защита входа	Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА»)
ПЕРЕМЕННЫЙ ТОК
Пределы измерений	20; 200 мА; 10 А
Погрешность	± (1,5 % + 4 ед. счета)
Максимальное разрешение	10 мкА
Полоса частот	50 ... 500 Гц
Защита входа	Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА»)
СОПРОТИВЛЕНИЕ
Пределы измерений	200 Ом; 2; 20; 200; 2000 кОм; 20; 2000 МОм
Погрешность	± (0,8 % + 2 ед. счета)
Максимальное разрешение	0,1 Ом
Защита входа	500 В
ПРОЗВОН ЦЕПИ
Порог срабатывания	40 Ом
Индикация	непрерывный звуковой сигнал частотой 2 кГц
Защита входа	500 В
ИСПЫТАНИЕ P-N
Максимальный ток теста	1 мА
Напряжение теста	3,3 В
Защита входа	500 В
ЧАСТОТА
Пределы измерений	2; 20; 200; 2000 кГц; 15 МГц
Погрешность	± (0,1 % + 1 ед. счета)
Максимальное разрешение	1 Гц
Чувствительность	1 В
Защита входа	500 В
КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ ИМПУЛЬСОВ
Диапазон измерений	10 … 90 %
Погрешность	± (1,0 % + 10 ед. счета)
ЕМКОСТЬ
Пределы измерений	2; 20; 200 нФ; 2; 200 мкФ
Погрешность	± (5,0 % + 10 ед. счета)
Максимальное разрешение	1 пФ
Частота тест-сигнала	27; 270 Гц; 1 кГц
ИНДУКТИВНОСТЬ
Пределы измерений	2; 20; 200 мГн; 2; 20 Гн 4,3; 43; 430 мГн; 4,3; 43 Гн
Погрешность	± (5,0 % + 10 ед. счета)
Максимальное разрешение	1 мкГн
Частота тест-сигнала	27; 270 Гц; 1 кГц
КОЭФФИЦИЕНТ Н21
Диапазон измерений	0…1000
Ток базы	10 мкА
Напряжение К-Э	3 В
ОБЩИЕ ДАННЫЕ
Измерение ср. кв. зн.	синусоидальный сигнал
Максимальное индицируемое число	2000
Скорость измерения	2,5 изм./с
Источник питания	9 В (тип «Крона»)
Срок службы батареи	150 ч
Условия эксплуатации	Температура: 0 °С … 40 °С; относительная влажность: не более 70%
Габаритные размеры	90 х 200 х 40 мм
Масса	400 г
