MI 3123 SMARTEC Earth/Clamp — измеритель сопротивления заземления

Mahsulot tavsifi

Назначение измерителя MI 3123:

Прибор MI 3123SMARTEC Earth/Clamp предназначен для измерения сопротивления всех видов систем заземления и поддерживает 4-проводный метод, 4-проводный метод с использованием одних клещей, метод двух клещей, при котором не требуется разъединения заземляющих электродов, а также 4-проводный метод измерения удельного сопротивления грунта. Запатентованная методика измерений обеспечивает точные результаты и исключает влияние блуждающих токов. Корпус прибора отличается эргономичностью и надежностью. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, которые по цвету позволяют пользователю издалека быстро оценивать результаты измерений в виде «соответствует» / «не соответствует». Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.

Функции измерителя MI 3123:
- Измерение сопротивления заземления по 4-проводной схеме
- Измерение сопротивления заземления по 4-проводной схеме с использованием одних клещей
- Измерение удельного сопротивления грунта по 4-проводной схеме
- Измерение сопротивления заземления с использованием двух клещей
- Измерение действующего значения тока (TRMS).
Отличительные особенности измерителя MI 3123:
- Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный).
- Прибор сигнализирует о наличии помех (блуждающих токов), а также о слишком высоком сопротивлении между измерительным штырем и грунтом.
- Встроенная память позволяет сохранить 1500 измерений.
- Подключение к ПК посредством RS-232- или USB- соединения.
- Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
- Магнит для фиксации прибора рядом с испытываемым объектом.
- Размеры: 135 x 230 x 75 мм
- Масса (без батарей): 0,85 кг.

Технические характеристики измерителя MI 3123:

Функции	Диапазон измерений	Разрешение	Погрешность измерений
Сопротивление заземления (4-проводный метод, с использованием одних клещей или без)	0,00 … 19,99 Ом 20,0 … 199,9 Ом 200 … 1999 Ом 2000 … 9999 Ом	0,01 Ом 0,1 Ом 1 Ом 1 Ом	±(3 % от измер. + 3 емр) ±(3 % от измер. + 3 емр) ±5 % от измер. ±10 % от измер.
Сопротивление заземления (метод двух клещей)	0,00 … 19,99 Ом 20,0 … 30,0 Ом 30,1...39,9 Ом	0,01 Ом 0,1 Ом 0,1 Ом	±(10 % от измер. + 10 емр) ±20 % от измер. ±30 % от измер.
Удельное сопротивление	0,0 … 99,9 Ом∙м 100 … 999 Ом∙м 1,00 … 9,99 кОм∙м 10k … 99,9 кОм∙м >100 кОм∙м	0,1 Ом∙м 1 Ом∙м 0,01 кОм∙м 0,1 кОм∙м 1 кОм∙м	Рассчитывается исходя из погрешности сопротивления заземления (4-проводный метод)
Ток TRMS	0,0 мA … 99,9 мA 100 мA … 999 мA 1,00 A … 19,99 A	0,1 мA 1 мA 0,01 A	±(3 % от измер. + 3 емр) ±(3 % от измер. + 3 емр) ±(3 % от измер. + 3 емр)
Питание	9 В пост. тока (6 х1,5 В алкал. батарей или аккумуляторных NiMH, размер АА)
Категория перенапряжения	50 В CAT IV
Степень защиты	двойная изоляция
Рабочие условия	от -10 до +40 °С
Подключение к ПК	RS-232 или USB

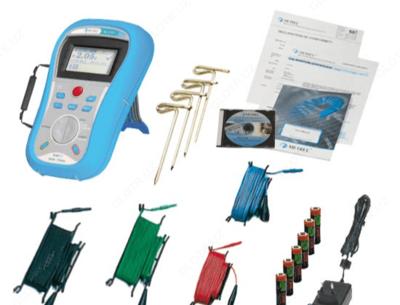

Комплект поставки MI 3123 SMARTEC Earth/Clamp

№	Наименование	Количество
1	Прибор SMARTEC Earth/Clamp	1
2	Мягкий ремень на руку	1
3	Измерительный кабель 4,5 м (синий)	1
4	Измерительный кабель 4,5 м (красный	1
5	Измерительный кабель 20 м (зеленый)	1
6	Измерительный кабель 20 м (черный)	1
7	Измерительные штыри	4
8	Адаптер питания + 6 батарей NiMH, AA	1
9	Инструкция по эксплуатации на CD	1
10	Краткая инструкция по эксплуатации	1
11	Свидетельство о метрологической аттестации	1
12	Книга “Measurements on electric installations” на CD	1
