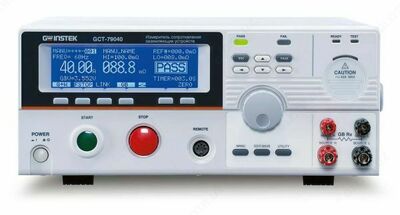

GCT-79040 — измеритель сопротивления заземляющих устройств
Mahsulot tavsifi
-
Описание измерителя сопротивления заземляющих устройств GCT-79040:
GCT-79040 - является измерителем сопротивления низкоомных цепей заземления (переходного сопротивления, металлосвязи). Прибор обеспечивает автономную работу как самостоятельный блок в качестве миллиомметра или в сочетании с многофункциональным тестером электробезопасности GPT-79000 для выполнения дополнительных тестов ACW/DCW/IR до, после или одновременно тестом металлосвязи (только режим ACW/DCW). При совместной работе GCT-79040 с пробойной установкой серии GPT-79000* тестер использует специальный порт LINK и набор команд удаленного управления для взаимодействия в режиме «Ведущий-Ведомый» (master-slave). Измеритель GCT79040 выступает в роли ведущего устройства, а пробойная установка GPT-79000 серии при этом является ведомым блоком.
Имеется возможность сохранения во внутренней памяти GCT-79040 до 100 настроек испытаний с ручным запуском (manual), что позволяет при испытаниях обеспечить соответствие измерителя любому из стандартов безопасности, включая IEC, EN, UL, CSA, GB, JIS и другие.
* Примечание: термины ACW, DCW, IR и GB означают AC Withstanding (тест на пробой переменным напряжением), DC Withstanding (тест на пробой пост. напряжением), сопротивление изоляции и измерение низкоомных цепей заземления переменным током/ металлосвязь (соответственно). Наименование GPT-79000 включает в себя любую из моделей в серии GPT -798XX или GPT-799XX.
Особенности измерителя сопротивления заземляющих устройств GCT-79040:
- Измеритель сопротивления заземления и низкоомных цепей, металлосвязи (миллиомметр);
- Диапазон измерений: 1 мОм ….650 мОм;
- Базовая погрешность: ±1 %;
- Максимальный выходной ток до 40А (разреш. 0,01А);
- 4-х проводная схема подключения ИУ;
- Микропроцессорное управление, высокая стабильность выходного тока;
- 6 клавиш непосредственного выбора режимов (быстрота и удобство управления);
- Режимы измерения: «Ручной» (пошаговый), по таймеру;
- Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, остановка, результат теста);
- Выходной каскад с ШИМ-технологией для повышения надежности измерений;
- Память: 100 ячеек для записи профилей;
- Графический матричный дисплей с подсветкой (240 х64 точек);
- Световая и звуковая индикация итогов теста (состояние, результат);
- Интерфейс: USB, I/O (опция GPIB).
-
Технические характеристики измерителя сопротивления заземляющих устройств GCT-79040:
Параметр Значение Измерение сопротивления низкоомных цепей заземления (металлосвязь) Тестовый ток 3 А...40 А (переменно) Тестовое напряжение 8 В макс (без нагрева), частота 50/60 Гц (выбирается оператором) Погрешность установки Iисп ± (1% Iуст +0,2А) при 3А ≤ Iисп ≤ 8А;
± (1% Iуст +0,05А) при 8А ≤ Iисп ≤ 40АДиапазон измерений 1 мОм …650 мОм Разрешение (е.м.р.) 0,1 мОм Погрешность измерений ± (1 % + 2 е.м.р.) Общие характеристики Время измерения 0,5…999,9 с (таймер) или непрерывно Дисплей ЖК-индикатор, графический (240 х 64 точек) Память (запись/вызов) 100 ячеек (профили ручного теста) Напряжение питания 100 / 120 / 220 / 230 В, 50/ 60 Гц Интерфейс USB, LINK, I/O (аналоговое управление), опция - GPIB Потребляемая мощность ≤700 ВА Габаритные размеры 330 х 148 х 460 мм Масса 17 кг -
Комплект поставки GCT-79040
№ Наименование Количество 1 Измеритель сопротивления заземляющих устройств GCT-79040 1 2 Комплект измерительных проводов (GTL-215) 1 3 Соединитель для колодки ДУ («папа») 1 4 Съемный ключ блокировки 1 5 USB-кабель (GTL-247) 1 6 Соединительный кабель LINK (GTL-132) 1 7 Шнур питания 1 Дополнительная комплектация GCT-79040:
(Поставляется за отдельную плату)
№ Наименование 1 Модуль интерфейс GPIB (Opt1 - сменная карта) 2 Комплект для монтажа в стойку 19″4U (GRA-417)
