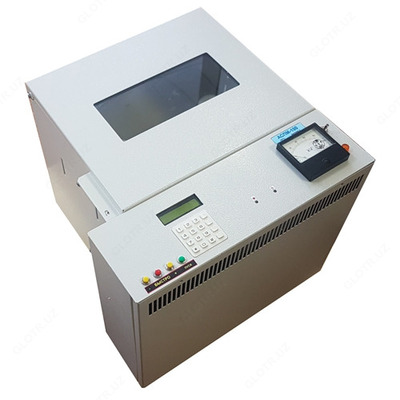

АСПМ-90 — установка для испытания трансформаторного масла с одной испытательной ячейкой

Mahsulot tavsifi

Назначение установки испытания масла АСПМ-90:

АСПМ-90 предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков, работающих в качестве изолятора в высоковольтных устройствах согласно ГОСТ 6581-75.

Описание установки испытания масла АСПМ-90:

Установка в автоматическом режиме без участия человека проводит весь цикл испытаний, перемешивает масло, индуцирует напряжения пробоя, среднее напряжение пробоя, коэффициент вариации, температуру окружающей среды. Автоматически отправляет данные в компьютер и распечатывает протокол испытаний.

ЖК дисплей на пульте отображает всю необходимую информацию, в том числе значения напряжений в цифровой форме. Кнопочная клавиатура. В комплект поставки входит программное обеспечение для работы с компьютером.

Особенности установки испытания масла АСПМ-90:
- Автоматический процесс перемешивания масла
- Отсутствие автотрансформатора с механическим приводом привело к повышению надёжности устройства, отпала необходимость в техническом обслуживании.
- Электронная система управлением напряжения позволила сделать выходное напряжение легко управляемым и стабилизированным.
- Возможность работы с компьютером: автоматическая передача данных в компьютер, ведение базы данных, распечатка протокола испытаний.
- В установке существует как автоматический так и ручной режим управления;
- В автоматическом режиме программы испытаний жёстко хранятся в памяти и процессор не позволит оператору нарушить порядок проведения испытания, четко отследит правильность процедуры и выдаст результат на дисплей пульта или компьютер это сводит до минимума человеческий фактор.

Технические характеристики установки испытания масла АСПМ-90:

Параметр	Значение
Входное напряжение сети	220 +/-10% , 50 Гц
Переменное напряжение	sin-формы промышленной частоты 50 Гц
Выходное напряжение	От 0 до 90 000 В с дискретой 25 В
Цикл измерений	Полностью автоматический без участия оператора
Режимы работы	Ручной или автоматический
Регулировка напряжения	Плавная
Объём ячейки	400 мл
Выходная мощность	Максимальная 0,5 КВт
Потребляемая мощность	Максимальная 650 Вт
Температурный режим работы	От +10 до +40 °С
Предельная относительная влажность	80% при 25°С
Атмосферное давление	84,0 – 106,7 кПа (630 – 800 мм ртутного столба)
Габаритные размеры	440 х 460 х 400 мм

Комплект поставки АСПМ-90

№	Наименование	Количество
1	Установка для испытания трансформаторного масла АСПМ-90	1
2	Ячейка 400 мл	1
3	Щуп для установки зазора ячейки	1
4	Сетевой кабель	1
5	Программное обеспечение	1
6	Руководство по эксплуатации	1
