Назначение измерительного комплекса ГРОЗА-1

Комплекс измерительный "ГРОЗА-1" используется для диагностики состояния заземляющих устройств, предназначен для измерений с целью определения импульсного сопротивления заземлителей опор ВЛ и отдельно стоящих молниеотводов.

Описание измерительного комплекса ГРОЗА-1

Комплекс ГРОЗА-1 является переносным оборудованием, генерирующим импульсы напряжения и тока апериодической формы с заданными амплитудно-временными параметрами и измеряющим амплитудные значения импульсов напряжения и тока. Питание осуществляется или от сети 220В/50 Гц или от встроенной аккумуляторной батареи 12 В.

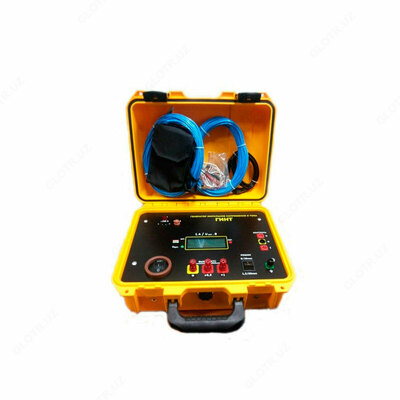

Комплекс ГРОЗА-1 функционально состоит из двух составных частей: генератора импульсов напряжения и тока ГИНТ, ГИНТ.000.000.000, и измерителя импульсов напряжения ПИК-1, ПИК.1.000.000.000. Генератор ГИНТ предназначен для создания в объекте испытаний импульсов напряжения и тока апериодической формы с заданными амплитудно-временными параметрами и измерения величин амплитуд импульсов тока.

Технические характеристики измерительного комплекса ГРОЗА-1

Параметр	Значение
Форма генерируемых импульсов напряжения и тока	апериодическая
Полярность генерируемых импульсов напряжения	положительная
Максимальная амплитуда генерируемых импульсов напряжения в режиме холостого хода, В	1000 ± 200
Длительность фронта генерируемых импульсов напряжения в режиме холостого хода (по уровням 0,1-0,9 от амплитуды), мкс	1,2 ± 0,1
Длительность импульса генерируемых импульсов напряжения в режиме холостого хода (по уровню 0,5 от амплитуды), мкс	50 ± 5
Диапазоны измерений амплитуд импульсов напряжения, В – диапазон 5 – диапазон 50 – диапазон 500	от 0,5 до 5 от 5 до 50 от 50 до 500
Предел допускаемого значения относительной погрешности измерений амплитуд импульсов напряжения, %, не более	± 10
*8. Максимальная амплитуда генерируемых импульсов тока в режиме короткого замыкания на ВЫХОД U (I) ´1, А	20 ± 5
**9 Длительность фронта генерируемых импульсов тока в режиме короткого замыкания (по уровням 0,1-0,9 от амплитуды), мкс	8 ± 0,8
**10 Длительность импульса генерируемых импульсов тока в режиме короткого замыкания (по уровню 0,5 от амплитуды), мкс	20 ± 4
11 Диапазон измерений амплитуды импульсов тока при нагрузке от 1 Ом до 600 Ом, А	от 1 до 25
12 Предел допускаемого значения относительной погрешности измерений амплитуды импульсов тока, %, не более	± 10
14 Потребляемая электрическая мощность, ВА, не более	40
15 Габаритные размеры, мм, не более – генератора импульсов напряжения и тока ГИНТ ГИНТ.000.000.000 – измерителя импульсов напряжения ПИК-1 ПИК.1.000.000.000	370×350×170 170×90×55
16 Масса, кг, не более	10
** - режим короткого замыкания – это режим работы комплекса на активную нагрузку с сопротивлением 1 Ом ± 1 %, подключенную к ВЫХОД U (I) * ´1.

Условия эксплуатации измерительного комплекса ГРОЗА-1

Наименование внешнего влияющего фактора	Предельное значение внешнего влияющего фактора
	Рабочие условия эксплуатации	Предельные условия
	Рабочие условия эксплуатации	Транспортирование	Хранение
Температура окружающего воздуха, °C – нижнее значение – верхнее значение	5 35	минус 10* 40	5 40
Относительная влажность воздуха, %, не более	80 при 25 °С	80 при 25 °С	80 при 25 °С
3 Атмосферное давление, мм рт. ст. – нижнее значение – верхнее значение	630 795	630 795	630 795
4 Ударная прочность на удары многократного действия – пиковое ударное ускорение, м с-2 – длительность действия ударного ускорения, мс – число ударов, шт.		70 2 4000
* Включение комплекса после длительного пребывания его при температуре ниже 5 °C разрешается после предварительной выдержки в течение 4 час при температуре от 5 °C до 35 °С.
